0805BB.080" x.050") 0805BB103KW101 ຕົວເກັບປະຈຸບຣອດແບນ
ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
ຊ່ວງຄວາມຖີ່ຂອງການໃຊ້ງານປົກກະຕິ: 160 kHz (-3dB) ຫາ 3 GHz;
ການສູນເສຍການແຊກ: < 0.25 dB (ຄ່າປົກກະຕິ): ແຮງດັນທີ່ຈັດອັນດັບ 100V;
ປາຍແຜ່ນທີ່ເຮັດດ້ວຍນິໂກ້ ແລະ ແຜ່ນດີນ
ຂະໜາດແພັກເກັດ 0805BB
ຫນ່ວຍງານ: ນິ້ວ (ມິນລິແມັດ)
| Type / Outline |
Capacitor Dimensions |
|
|
Length (L) |
Width (W) |
Thickness (T) |
(S) |
| .080 ± .006(2.03 ± 0.15) |
.050 ± .006(1.27 ± 0.15) |
.040 (1.02)max |
.044 (1.12)min |
ປະສິດທິພາບໄຟຟ້າ
| Item |
Specification |
| Capacitance |
10 nF |
| Insulation Resistance (IR) |
10¹¹ Ω min, at 25°C with rated voltage applied. |
| Rated Voltage |
100 WVDC |
| Dielectric Withstanding Voltage (DWV) |
Apply 250% of rated voltage for 5 seconds. |
| Operating Temperature Range |
-55°C ~ +125°C |
| Temperature Coefficient of Capacitance (TCC) |
±15% |

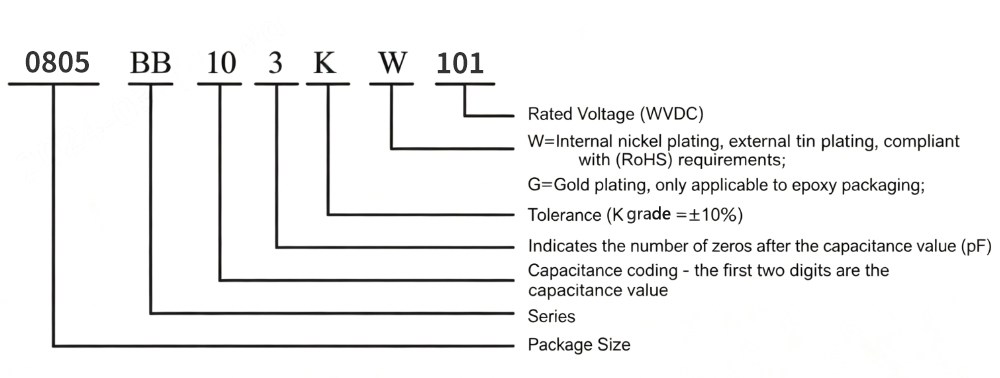

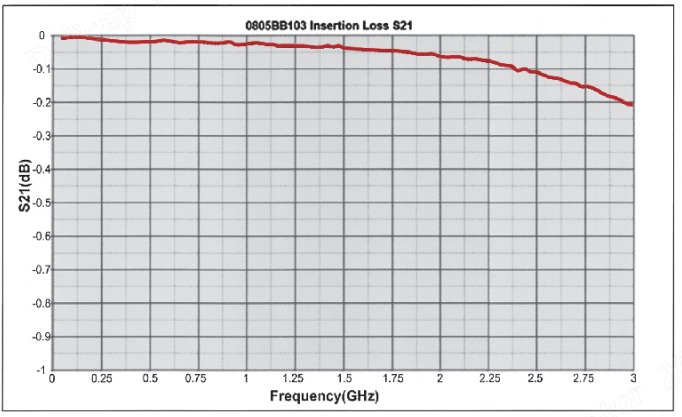

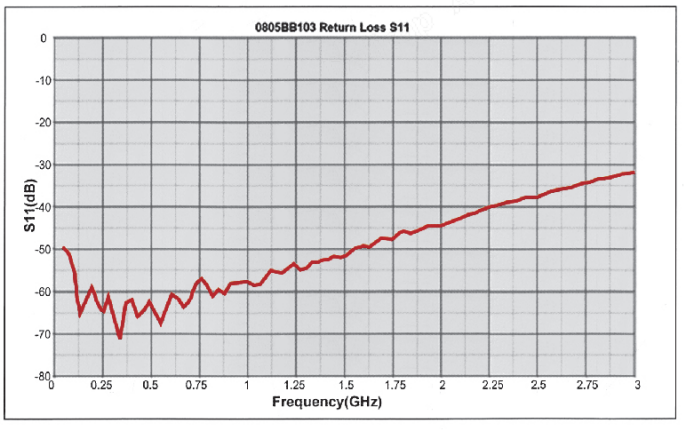

ວິທີການຕັ້ງຊື່ 0805BB ເສັ້ນໂຄ້ງການປະຕິບັດ 1 - ການສູນເສຍການແຊກແລະການສູນເສຍກັບຄືນ Insertion loss curve Echo loss curve
ເງື່ອນໄຂການທົດສອບ
ຕົວຢ່າງທີ່ຢູ່ພາຍໃຕ້ການທົດສອບໄດ້ຖືກວາງໄວ້ຕາມແນວນອນຢູ່ໃນຊ່ອງຫວ່າງຂອງ 25.5 mil ແລະຄວາມກວ້າງຂອງສາຍສົ່ງຂອງ 42.5 mil.
ຄວາມຫນາຂອງ substrate ແມ່ນ 20 mil ແລະມັນແມ່ນກະດານທົດສອບທີ່ເຮັດດ້ວຍວັດສະດຸ RO4003C.
ກ່ອນທີ່ຈະທົດສອບ, ການປັບຕົວ TRL ໄດ້ຖືກປະຕິບັດ, ແລະມັນຖືກປັບທຽບກັບຂອບຂອງແຜ່ນ.
Broadband Capacitor ລາຍລະອຽດຜະລິດຕະພັນ
ລັກສະນະທີ່ບໍ່ແມ່ນເສັ້ນ - VCC, ອຸນຫະພູມ, ແລະຜູ້ສູງອາຍຸ
ເຖິງຈຸດນີ້, ພວກເຮົາໄດ້ປຶກສາຫາລືກ່ຽວກັບການປະຕິບັດໄຟຟ້າຂອງຕົວເກັບປະຈຸຄວາມຖີ່ກ້ວາງເປັນອົງປະກອບເສັ້ນ. ຢ່າງໃດກໍ່ຕາມ, ອັນທີ່ເອີ້ນວ່າ "ຄວາມຊື່ສັດຂອງສັນຍານ" ແມ່ນມີຄວາມສໍາຄັນທີ່ສໍາຄັນ. ຕົວຢ່າງ, ໃນການຟື້ນຟູທີ່ຊັດເຈນຂອງຊຸດຂອງກໍາມະຈອນສີ່ຫລ່ຽມຈາກວັດສະດຸປ້ອນໄປຫາຜົນຜະລິດ, ຕົວກໍານົດການທີ່ບໍ່ແມ່ນຮູບແຂບຈໍານວນຫຼາຍເຂົ້າມາ. ກ່ອນທີ່ຈະປຶກສາຫາລືກ່ຽວກັບຕົວກໍານົດການໂຕ້ຕອບເຫຼົ່ານີ້, ພວກເຮົາທໍາອິດກໍານົດຄຸນລັກສະນະທີ່ບໍ່ແມ່ນເສັ້ນຊື່ທີ່ສໍາຄັນ:

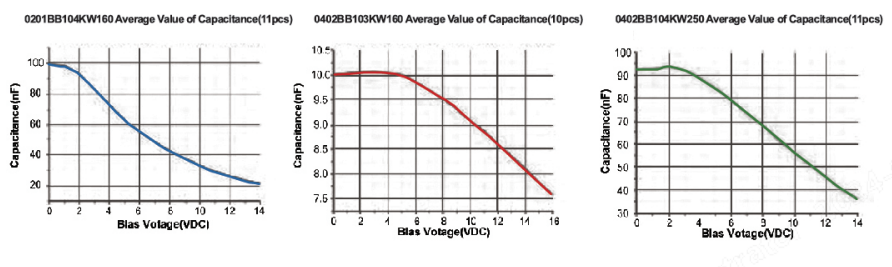

- ຄ່າສໍາປະສິດແຮງດັນຂອງຄວາມອາດສາມາດ (VCC): ການປ່ຽນແປງຂອງ capacitance ກັບແຮງດັນໄຟຟ້ານໍາໃຊ້ (ປົກກະຕິແລ້ວການຫຼຸດລົງຂອງ capacitance). VCC ປົກກະຕິແລ້ວແມ່ນກໍານົດໂດຍພາກສະຫນາມໄຟຟ້າໃນທົ່ວ dielectric (volts / mil); ຄົງທີ່ dielectric ສູງ, VCC ຂະຫນາດໃຫຍ່. ການຫຼຸດຜ່ອນຄວາມອາດສາມາດນີ້ຕົ້ນຕໍຜົນກະທົບຕໍ່ການປະຕິບັດຄວາມຖີ່ຕ່ໍາ. Fig.15 ສະແດງໃຫ້ເຫັນການປ່ຽນແປງ capacitance ກັບແຮງດັນ DC ທີ່ໃຊ້ສໍາລັບສາມ Dalcap broadband MLCCs.
ຕົວຄູນອຸນຫະພູມຂອງຄວາມອາດສາມາດ (TCC): ການປ່ຽນແປງຂອງ capacitance ກັບອຸນຫະພູມ. ໂດຍທົ່ວໄປແລ້ວ, ຄວາມຄົງທີ່ dielectric ຂອງວັດສະດຸທີ່ສູງຂຶ້ນ, ຄວາມປ່ຽນແປງຂອງ capacitance ຫຼາຍຂຶ້ນກັບອຸນຫະພູມ. ຕົວເກັບປະຈຸບຣອດແບນສ່ວນໃຫຍ່ໃຊ້ X7R (± 15% capacitance ການປ່ຽນແປງຈາກ -55 ° C ເປັນ +125 ° C) ຫຼື X5R (± 15% ການປ່ຽນແປງ capacitance ຈາກ -55 ° C ຫາ +85 ° C) dielectrics. ອີກເທື່ອ ໜຶ່ງ, ການຫຼຸດຜ່ອນຄວາມຈຸນີ້ສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດຄວາມຖີ່ຕໍ່າ.
Aging: ຫມາຍເຖິງທ່າອ່ຽງທີ່ບໍ່ແມ່ນເສັ້ນຂອງການເຊື່ອມໂຊມຂອງ dielectric ໃນໄລຍະເວລາ. ເອົາ X7R ເປັນຕົວຢ່າງ, ຄວາມຄົງທີ່ dielectric ຂອງວັດສະດຸ X7R ຄ່ອຍໆຫຼຸດລົງຕາມເວລາ. ນີ້ແມ່ນໂດຍທົ່ວໄປແລ້ວເອີ້ນວ່າ "ການສູນເສຍຄວາມອາດສາມາດເປີເຊັນຕໍ່ທົດສະວັດຂອງຊົ່ວໂມງ". ຢູ່ໃນແຜນການ logarithmic, ຄວາມສຳພັນລະຫວ່າງ capacitance (ແກນ Y) ແລະ ເວລາ (ແກນ X) ແມ່ນເສັ້ນກົງລົງລຸ່ມ. ການປະຕິບັດປົກກະຕິແມ່ນການອົບຕົວເກັບປະຈຸໃນເຕົາອົບທີ່ອຸນຫະພູມສູງກວ່າອຸນຫະພູມ Curie ຂອງວັດສະດຸ dielectric, ຫຼັງຈາກນັ້ນໃຫ້ພວກເຂົາພັກຜ່ອນສໍາລັບ 10-24 ຊົ່ວໂມງກ່ອນທີ່ຈະເລີ່ມຕົ້ນການທົດສອບຜູ້ສູງອາຍຸ. ດັ່ງນັ້ນ, ການສູນເສຍຄວາມອາດສາມາດແມ່ນສອດຄ່ອງໃນທົ່ວຊ່ວງເວລາຂອງ logarithmic: 10-100 ຊົ່ວໂມງ, 100-1000 ຊົ່ວໂມງ, ແລະ 1000-10000 ຊົ່ວໂມງ. ເພື່ອຮັບປະກັນລູກຄ້າໄດ້ຮັບຜະລິດຕະພັນທີ່ຫມັ້ນຄົງ, ຜູ້ຜະລິດສ່ວນໃຫຍ່ຈະສົ່ງ capacitors ພຽງແຕ່ຫຼັງຈາກພວກເຂົາໄດ້ເຂົ້າສູ່ໄລຍະສີ່ (1000-10000 ຊົ່ວໂມງ). ຢ່າງໃດກໍ່ຕາມ, ພິຈາລະນາໄລຍະເວລາທີ່ໃຊ້ໃນໂຮງງານແລະຊີວິດການເກັບຮັກສາຕໍ່ໄປ, ລູກຄ້າຄວນຈະຮູ້ວ່າຫຼັງຈາກ 10000 ຊົ່ວໂມງ (ປະມານ 14 ເດືອນ), ຄວາມຈຸຈະຮອດລະດັບຕໍ່າສຸດ.
ສະແດງໃຫ້ເຫັນການແລກປ່ຽນທີ່ສໍາຄັນໃນເວລາທີ່ການເລືອກຕົວເກັບຮັກສາຄວາມກວ້າງຂວາງ. ຖັນຊ້າຍສຸດລາຍຊື່ຕົວກໍານົດການສ່ວນບຸກຄົນ, ແລະຕາຕະລາງສະແດງໃຫ້ເຫັນຜົນກະທົບຂອງການປ່ຽນແປງແຕ່ລະພາລາມິເຕີໃນຂະນະທີ່ຮັກສາຄົນອື່ນຄົງທີ່.
| Parameter |
Parameter Change |
Capacitance Low-freq. Response |
High Freq. Response |
Voltage Rating (WVDC) |
VCC |
TCC |
Aging |
| Case size |
Smaller |
Lower for same WVDC / Worse |
Better |
Lower for same capacitance |
– |
– |
– |
| Dielectric constant |
Higher |
Higher / Better |
– |
– |
Worse |
Worse |
Worse |
| Dielectric thickness |
Lower |
Higher / Better |
– |
Lower |
Worse |
– |
– |
ຕາຕະລາງ 2 ອັດຕາແລກປ່ຽນຂອງຕົວເກັບປະຈຸບຣອດແບນທີ່ມີຂະໜາດຂອງກໍລະນີ, ຄົງທີ່ຂອງ dielectric, ແລະຄວາມຫນາຂອງ dielectric
capacitor ມູນຄ່າສູງແມ່ນຖືກນໍາໃຊ້ໂດຍປົກກະຕິໃນຄວາມຖີ່ຕ່ໍາ. ເພື່ອເຮັດໃຫ້ຕົວເກັບປະຈຸທີ່ມີຄ່າສູງສາມາດປະຕິບັດໄດ້ໃນຄວາມຖີ່ທີ່ສູງຂຶ້ນ, ຂະຫນາດຂອງກໍລະນີທີ່ນ້ອຍກວ່າແມ່ນຕ້ອງການ, ເຊິ່ງຕ້ອງການ substrates ທີ່ບາງກວ່າແລະຄວາມກວ້າງຂອງ microstrip ແຄບເພື່ອຮອງຮັບການນໍາໃຊ້ຄວາມຖີ່ສູງ. ເພື່ອບັນລຸທັງຄວາມອາດສາມາດສູງແລະລະດັບຄວາມຖີ່ຂອງການດໍາເນີນງານທີ່ກວ້າງຂວາງພ້ອມໆກັນ, capacitance ສູງຂຶ້ນຕ້ອງໄດ້ຮັບການບັນລຸໄດ້ໃນຮ່ອງຮອຍຂະຫນາດນ້ອຍກວ່າ. ມີພຽງແຕ່ສອງວິທີທີ່ຈະເຮັດແນວນີ້: ທັງຫຼຸດຜ່ອນໄລຍະຫ່າງລະຫວ່າງ electrodes ພາຍໃນ, ຫຼືເພີ່ມຄວາມຄົງທີ່ dielectric ຂອງວັດສະດຸ. ອະດີດຫຼຸດລົງແຮງດັນການເຮັດວຽກຂອງ capacitor, ໃນຂະນະທີ່ອັນສຸດທ້າຍເຮັດໃຫ້ຜົນກະທົບທີ່ບໍ່ແມ່ນເສັ້ນ. ສະນັ້ນ, ຕ້ອງມີການແລກປ່ຽນລະຫວ່າງສອງປະເທດ.
