0201BB ແມ່ນ Wideband Microwave Ceramic Capacitor

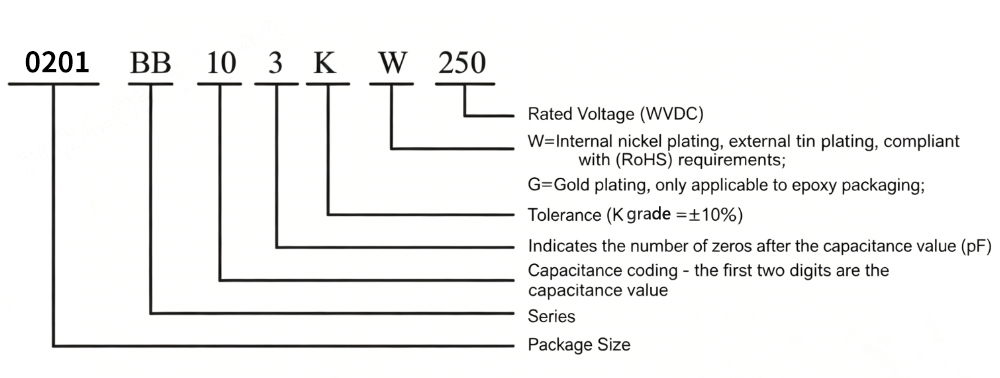

0201BB.020"x.010")0201BB103KW250 ຕົວເກັບປະຈຸບຣອດແບນ

ຄຸນສົມບັດຂອງຜະລິດຕະພັນ

ຊ່ວງຄວາມຖີ່ຂອງການໃຊ້ງານປົກກະຕິ: 16KHz (-3cB) ຫາ >32GHz

ການສູນເສຍການແຊກ: <1dB (ຄ່າປົກກະຕິ): 25WVDC; ມີໃຫ້ກັບສົ້ນທີ່ເຮັດດ້ວຍກົ່ວແລະສົ້ນທີ່ເຮັດດ້ວຍທອງ:

ຈໍານວນບັນຈຸ: 15Kpcs ຕໍ່ຖາດ. ສໍາລັບຄໍາສັ່ງຈໍານວນຂະຫນາດນ້ອຍ, ວິທີການຕັດແລະ tape-wrapping ແມ່ນມີຢູ່. ການຫຸ້ມຫໍ່ແບບຕາຂ່າຍໄຟຟ້າຍັງເປັນທາງເລືອກ.

ຂະໜາດ 0201BB
ຫົວໜ່ວຍ: ນິ້ວ (ມິນລິແມັດ)

Type / Outline	Capacitor Dimensions
	Length (L)	Width (W)	Thickness (T)	(S)
	.023 ± .001 (0.58 ± 0.03)	.012 ± .001 (0.30 ± 0.03)	.0118 (0.30) max	.0078 (0.20) min

ປະສິດທິພາບໄຟຟ້າ

Item	Specification
Capacitance	10 nF
Insulation Resistance (IR)	10¹¹ Ω min, at 25°C with rated voltage applied.
Rated Voltage	25 WVDC
Dielectric Withstanding Voltage (DWV)	Apply 250% of rated voltage for 5 seconds.
Operating Temperature Range	-55°C ~ +125°C
Temperature Coefficient of Capacitance (TCC)	±15%

ວິທີການຕັ້ງຊື່ປະສິດທິພາບໄຟຟ້າ

0201BB Performance Curve 1 - Insertion Loss ແລະ Return Loss

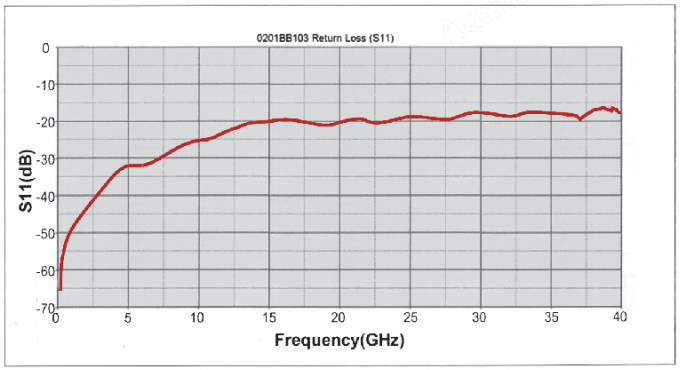

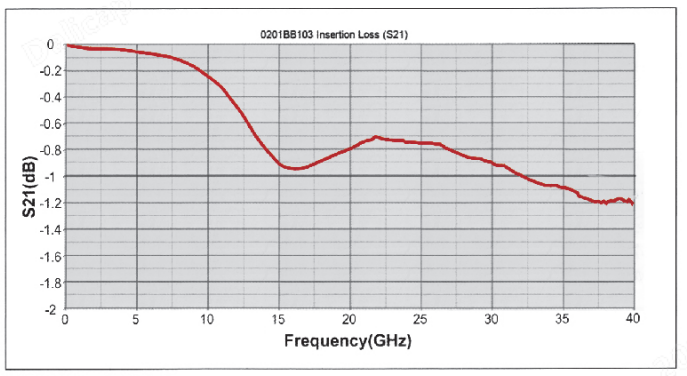

Insertion Loss Curve ກັບຄືນການສູນເສຍ Curve

ເງື່ອນໄຂການທົດສອບ

ຕົວຢ່າງທີ່ຈະທົດສອບແມ່ນຖືກຈັດໃສ່ໃນກະດານທົດສອບທີ່ມີຊ່ອງຫວ່າງ 3 mil, ຄວາມຍາວ pad ຂອງ 8.5 mil, ຄວາມກວ້າງຂອງສາຍສົ່ງຂອງ 12.5 mil, ຄວາມຫນາຂອງກະດານ 6.6 mil, ແລະວັດສະດຸແມ່ນ RO4350B. ການປັບທຽບ TRL ແມ່ນປະຕິບັດກ່ອນການທົດສອບ, ແລະການປັບຕົວແມ່ນດໍາເນີນໄປຂອບຂອງແຜ່ນ.

ຕົວເກັບປະຈຸ Broadband

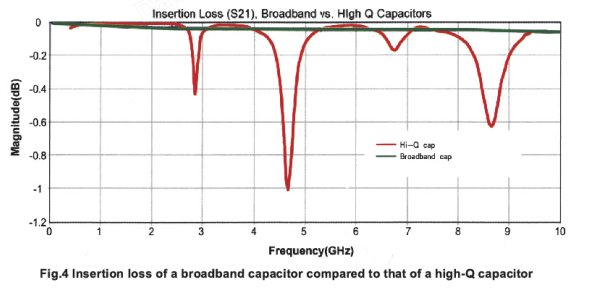

ກ່ອນທີ່ຈະພິຈາລະນາ "broadband capacitors", ບາງທີບັນຫາທໍາອິດທີ່ຕ້ອງໄດ້ຮັບການແກ້ໄຂແມ່ນວິທີການຈໍາແນກຕົວເກັບປະຈຸເຫຼົ່ານີ້ຈາກຄົນອື່ນຢ່າງຖືກຕ້ອງ. Fig. 4 ສະແດງໃຫ້ເຫັນຕາຕະລາງການປຽບທຽບຂອງການສູນເສຍການແຊກຊຶມເປັນຫນ້າທີ່ຂອງຄວາມຖີ່ຂອງຕົວເກັບປະຈຸໄມໂຄເວຟສູງແລະຕົວເກັບປະຈຸຄວາມຖີ່ກ້ວາງ.

ຈາກຮູບ, ມັນສາມາດເຫັນໄດ້ຊັດເຈນວ່າ capacitance 0 ສູງສະເຫນີຊຸດຂອງ "ຈຸດ resonance ຂະຫນານ". ການສູນເສຍການແຊກພາຍໃນຂອບເຂດຄວາມຖີ່ resonance ຂະຫນານແມ່ນສູງຫຼາຍ, ໃນຂະນະທີ່ຕົວເກັບປະຈຸຄວາມຖີ່ກ້ວາງບໍ່ມີປະກົດການນີ້. ຮູບແບບອົງປະກອບທີ່ມີກ້ອນ

ເພື່ອເຂົ້າໃຈຄຸນສົມບັດໄຟຟ້າຂອງ MLCC, ຫນຶ່ງສາມາດນໍາໃຊ້ວິທີການວົງຈອນທຽບເທົ່າ, ເຊິ່ງໃຊ້ເວລາເຂົ້າໄປໃນບັນຊີການພົວພັນລະຫວ່າງສາຍສົ່ງ microstrip ແລະສາຍສົ່ງຄື້ນ coplanar. ຮູບທີ 5 ແມ່ນວົງຈອນທີ່ທຽບເທົ່າ.

ຖ້າພວກເຮົາງ່າຍດາຍ Fig. 5 ກັບສາຂາດຽວຢູ່ດ້ານລຸ່ມ, Cg ສາມາດຖືວ່າເປັນຕົວແທນຂອງຄ່າ capacitance ຈາກ MLCC ກັບຫນ້າດິນ, C ແມ່ນຄ່າ capacitance, ແລະ L ເປັນຕົວແທນຂອງຄ່າ inductance ສຸດທິຢູ່ຫນ້າດິນ.

R ເປັນຕົວແທນຂອງຄວາມຕ້ານທານທຽບເທົ່າໃນຊຸດ. ເພື່ອສະທ້ອນເຖິງການປະຕິບັດຕົວຈິງຢ່າງຖືກຕ້ອງຫຼາຍຂຶ້ນ, ທັງ L ແລະ R ມີການປ່ຽນແປງຄວາມຖີ່ເພື່ອປັບຕົວເຂົ້າກັບຜົນກະທົບຂອງຜິວຫນັງແລະຜົນກະທົບໃກ້ຄຽງ.

ເມື່ອເພີ່ມສາຂາທີສອງ, ລວມທັງ inductor p1 ອື່ນ, ໃນຊຸດທີ່ມີ capacitor Cp1 ແລະຕົວຕ້ານທານອື່ນ Pp1, ຮູບແບບຂອງຄວາມຖີ່ resonant ຂະຫນານທໍາອິດສາມາດຖືກສ້າງຕັ້ງຂຶ້ນ. ເມື່ອເພີ່ມສາຂາຂອງ Lpn - Cpn - Rpn, ຄວາມຖີ່ຂອງ resonant ຂະຫນານທີ່ສູງຂຶ້ນສາມາດໄດ້ຮັບ. ຢ່າງໃດກໍຕາມ, ຄຸນຄ່າຂອງອົງປະກອບຄໍາສັ່ງທີ່ສູງຂຶ້ນແມ່ນຈໍາກັດໂດຍຄວາມຕ້ອງການຂອງການສ້າງຄວາມຖີ່ resonant ທີ່ຖືກຕ້ອງໃນໄລຍະຫ່າງ. ຕົວຢ່າງ, ຄ່າຄວາມຖີ່ຄວາມຖີ່ຄວາມຖີ່ຕໍ່າ (ທຸກ reactances ເກືອບສູນ) ຂອງຕົວແບບຕ້ອງເທົ່າກັບມູນຄ່າຄວາມຖີ່ຕ່ໍາຕົວຈິງຂອງອົງປະກອບ, ແລະຄ່າ inductance ຄວາມຖີ່ສູງ (reactances ທັງໝົດແມ່ນເກືອບສູນ) ຕ້ອງເທົ່າກັບຄ່າຕົວຈິງຢູ່ທີ່ຄວາມຖີ່ສູງ.
