Wideband RF Capacitor ປະສິດທິພາບສູງ

0402BB ເສັ້ນໂຄ້ງການປະຕິບັດ 1 - ການສູນເສຍການແຊກແລະການສູນເສຍກັບຄືນ

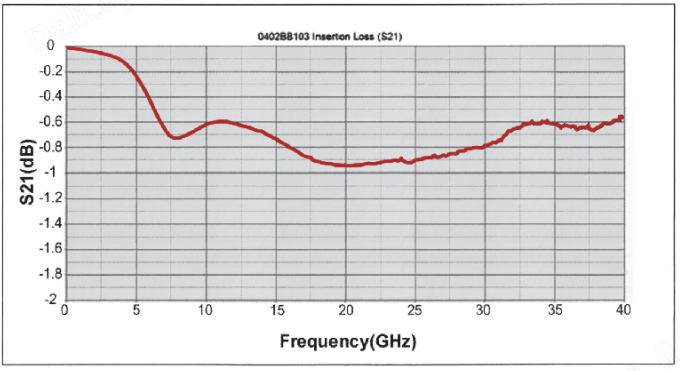

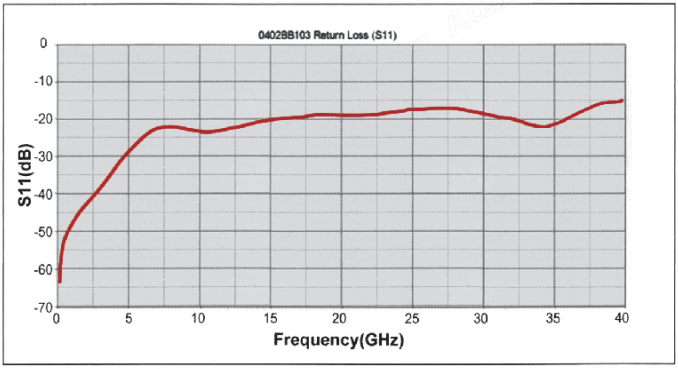

Insertion loss curve ເສັ້ນໂຄ້ງການສູນເສຍກັບຄືນ

ຕົວເກັບປະຈຸກວ້າງແລະຕົວເກັບປະຈຸສູງ Q ແບ່ງປັນໂຄງສ້າງທາງດ້ານຮ່າງກາຍດຽວກັນ: electrodes ໂລຫະພາຍໃນ interleaved ຝັງຢູ່ໃນຮ່າງກາຍເຊລາມິກສີ່ຫລ່ຽມ. ດັ່ງນັ້ນເປັນຫຍັງພວກມັນຈຶ່ງສະແດງຄຸນລັກສະນະປະສິດທິພາບທີ່ແຕກຕ່າງກັນ? ຮູບ 4 ແລະ 5 ໃຫ້ຄໍາຕອບຢ່າງຫນ້ອຍຫນຶ່ງ: ຕົວເກັບປະຈຸກວ້າງແມ່ນການສູນເສຍ. ໂດຍສະເພາະ, ໃນຮູບ 5, ຄ່າ Rp1 ຫາ Rpn ຂະຫນາດໃຫຍ່ພຽງພໍນໍາໄປສູ່ການ resonance ຂະຫນານທີ່ມີປັດໄຈ Q ຕ່ໍາທີ່ສຸດໃນເວລາທີ່ reactance ແມ່ນ capacitive ແລະສາຂາຄໍາສັ່ງຕ່ໍາແມ່ນ inductive. ພາຍໃຕ້ເງື່ອນໄຂນີ້, ໃນຄວາມຖີ່ສູງພຽງພໍ, ປະຕິກິລິຍາຂອງ C ສາມາດຖືກລະເລີຍເມື່ອປຽບທຽບກັບ L, ແລະວົງຈອນສາມາດລຽບງ່າຍດັ່ງທີ່ສະແດງຢູ່ໃນຮູບທີ 6. ດັ່ງທີ່ເຫັນໄດ້, ຮູບ 6 ແມ່ນວົງຈອນທີ່ມີກ້ອນ (ຕົວກອງຕ່ໍາຜ່ານ) ປະມານພາກສ່ວນຂອງສາຍສົ່ງ, ເຊິ່ງມີລັກສະນະ impedance Ls​/Cgms ປະມານ 5.

Fig.6 ວົງຈອນກ້ອນແບບງ່າຍ — ວົງຈອນທຽບເທົ່າຄວາມຖີ່ສູງຂອງຕົວເກັບປະຈຸ MLCC ໃນການຕິດຕັ້ງ microstrip (ສຽງສະທ້ອນຂະຫນານ Q ຕ່ໍາຫຼາຍ)

ໃນຂະນະທີ່ແບບຈໍາລອງວົງຈອນທີ່ມີກ້ອນມີຄວາມຍືດຫຍຸ່ນຫຼາຍ, ໂດຍສະເພາະໃນເວລາທີ່ຄ່າອົງປະກອບສາມາດປະກອບມີການປ່ຽນແປງທີ່ຂຶ້ນກັບຄວາມຖີ່ທີ່ຕົນເອງມັກ, ຄວນລະມັດລະວັງໃນເວລາທີ່ນໍາໃຊ້ວິທີການນີ້ກັບຕົວເກັບປະຈຸກວ້າງ: ຮູບແບບນີ້ແມ່ນ ad-hoc, ພຶດຕິກໍາ heuristic ຂອງມັນມາຈາກການປະສົມປະສານຂອງການສັງເກດການທົດລອງແລະຫຼັກການວົງຈອນ "ທົ່ວໄປ" (ຕົວຢ່າງ, ກ່ວາຊຸດຂອງ capacitance, ແລະອື່ນໆ). ກົດ​ຫມາຍ​ທາງ​ດ້ານ​ຮ່າງ​ກາຍ​. ບໍ່​ມີ​ວິ​ທີ​ການ​ອື່ນ​ທີ່​ຈະ​ອະ​ທິ​ບາຍ​ຢ່າງ​ຈະ​ແຈ້ງ​ຫຼາຍ​ກວ່າ​ວິ​ທີ​ສາ​ຂາ Lp ​- Cp ​ປະ​ກອບ​ເປັນ resonance ຂະ​ຫນານ​. ການກໍ່ສ້າງຂອງວົງຈອນ lumped ຂາດພື້ນຖານທາງດ້ານຮ່າງກາຍທີ່ຈະແຈ້ງແລະແທນທີ່ຈະເປັນທີ່ເຫມາະສົມໂດຍສະເພາະເພື່ອ mimic ປະສິດທິພາບໄຟຟ້າທີ່ສັງເກດເຫັນ.

ໃນຄວາມເປັນຈິງ, ຄວນເອົາໃຈໃສ່ຢ່າງລະມັດລະວັງໃນເວລາທີ່ໃຊ້ຮູບແບບວົງຈອນທີ່ມີກ້ອນສໍາລັບຕົວເກັບປະຈຸທີ່ເຮັດວຽກຢູ່ໃນຄວາມຖີ່ສູງພຽງພໍ - ແຕ່ຄໍາຖາມທີ່ເກີດຂື້ນ: ສິ່ງທີ່ປະກອບເປັນ "ຄວາມຖີ່ສູງພຽງພໍ"? ສໍາລັບ dielectrics X7R ປົກກະຕິທີ່ໃຊ້ໃນອົງປະກອບດັ່ງກ່າວ, ການອະນຸຍາດຂອງພີ່ນ້ອງແມ່ນປົກກະຕິແລ້ວ 2500 ~ 3000. ນີ້ຫມາຍຄວາມວ່າຄວາມຖີ່ 1/4λ ສໍາລັບຂອບເຂດ 60mil ແມ່ນ 1 GHz. ດັ່ງນັ້ນ, ສໍາລັບອົງປະກອບຂະຫນາດ 0402 (ຍາວ 40mil), ຄວາມຖີ່ 1/4λ ແມ່ນ 1.5 GHz; ສໍາລັບອົງປະກອບ 20mil-ຍາວ 0201, ມັນໄປຮອດ 3 GHz. ດັ່ງນັ້ນຈຶ່ງຈະແຈ້ງວ່າເພື່ອອະທິບາຍພຶດຕິກໍາຂອງອົງປະກອບເຫຼົ່ານີ້ເຖິງ 50 GHz, ຮູບແບບການແຈກຢາຍແມ່ນຈໍາເປັນ.

◆ແບບຈໍາລອງໄຟຟ້າທີ່ແຈກຢາຍ

ຮູບທີ 7 ສະແດງໃຫ້ເຫັນເຖິງວິທີທີ່ສະແຕມຊຸດເປີດວົງຈອນທີ່ສູນຫາຍທີ່ເໝາະສົມສາມາດເຮັດໜ້າທີ່ເປັນອົງປະກອບເຊື່ອມວົງກວ້າງ. ໃຫ້ສັງເກດຄໍາປຽບທຽບທີ່ປາກົດຂື້ນໃນຫຼັກການນີ້: stub ຕົວຂອງມັນເອງສູນເສຍ, ແຕ່ມັນຈະມີຜົນກະທົບຫນ້ອຍທີ່ສຸດຕໍ່ສາຍຕົ້ນຕໍໄດ້ແນວໃດ? ຄໍາຕອບແມ່ນວ່າຕາບໃດທີ່ impedance ລັກສະນະຂອງ stub ແມ່ນຕ່ໍາກວ່າຂອງສາຍຕົ້ນຕໍ, ການສູນເສຍການແຊກຂອງສາຍຕົ້ນຕໍຍັງຕໍ່າ. ໃນຄວາມເປັນຈິງ, ຖ້າ stub ມີການສູນເສຍສູງພຽງພໍແລະກ້ຽງ, impedance ຂາເຂົ້າຂອງມັນຈະເຂົ້າຫາ impedance ລັກສະນະຂອງມັນ.
