ຮຸ່ນ No: 01005BB(.010" x.005")01005BB104MW4R0

ການຫຸ້ມຫໍ່ແລະ�...

The file is encrypted. Please fill in the following information to continue accessing it

ລາຍະລະອຽດສິນຄ�...

01005BB(010"x.005")ຕົວເກັບປະຈຸ RF Wideband

ພາບລວມຂອງຜະລິດຕະພັນ

ພັດທະນາໂດຍບໍລິສັດ Dalicap Technology Co., Ltd., BB series broadband capacitors ມີສີ່ຂະຫນາດຂອງກໍລະນີ (in inches): 01005, 0201, 0402, ແລະ 0805, ທີ່ມີຄ່າ capacitance 10nF (103) ແລະ 100nF (104) ໃຫ້ເລືອກ.

ຕົວເກັບປະຈຸເຫຼົ່ານີ້ຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບການ coupling ສັນຍານ RF, ແລະບາງຄັ້ງສໍາລັບການ bypassing ແລະຕັນ DC. ພວກມັນເໝາະສຳລັບແອັບພລິເຄຊັ່ນທີ່ຕ້ອງການອຸປະກອນຕິດພື້ນຜິວຂະໜາດນ້ອຍ. ຄຸນນະສົມບັດທີ່ສໍາຄັນຂອງພວກເຂົາແມ່ນ impedance RF ຕ່ໍາໃນໄລຍະ bandwidth ກ້ວາງ, ລວມທັງການສູນເສຍການແຊກຕ່ໍາແລະການສະທ້ອນຕ່ໍາ, ມີລະດັບອຸນຫະພູມປະຕິບັດງານໂດຍປົກກະຕິຈາກ -55 ° C ຫາ +125 ° C.

ສໍາລັບຕົວເກັບປະຈຸຊັ້ນດຽວທີ່ມີຂະຫນາດນ້ອຍ, ເຖິງແມ່ນວ່າຄວາມສາມາດຂອງການຕິດຕັ້ງຫນ້າດິນບໍ່ໄດ້ຖືກພິຈາລະນາ, ພວກມັນບໍ່ສາມາດສະຫນອງຄວາມອາດສາມາດພຽງພໍເພື່ອກວມເອົາຂອບເຂດຄວາມຖີ່ຂອງການດໍາເນີນງານຈາກຫຼາຍຮ້ອຍ kHz ຫາສິບ GHz. ໃນຂະນະດຽວກັນ, ຕົວເກັບປະຈຸຫຼາຍຊັ້ນທໍາມະດາສະແດງໃຫ້ເຫັນການສະທ້ອນຂະຫນານໃນຂອບເຂດຄວາມຖີ່ນີ້, ບ່ອນທີ່ພວກເຂົາສະແດງໃຫ້ເຫັນ impedance ສູງແລະການສູນເສຍ insertion ສູງ, ສົ່ງຜົນໃຫ້ມີການຫຼຸດຜ່ອນສັນຍານຮ້າຍແຮງ.

ຕົວເກັບປະຈຸ Broadband ສ່ວນໃຫຍ່ແມ່ນຖືກນໍາໃຊ້ໃນອັນທີ່ເອີ້ນວ່າ "Signal Integrity" ຕະຫຼາດ:

Optoelectronics / ການສົ່ງຂໍ້ມູນຄວາມໄວສູງ
ROSA / TOSA (ຕົວສົ່ງ Optical Subassembly / Receiver Optical Subassembly)
SONET (Synchronous Optical Network)
ອຸປະກອນທົດສອບຄວາມຖີ່ກ້ວາງ
ໄມໂຄຣເວບບຣອດແບນ ແລະເຄື່ອງຂະຫຍາຍສຽງ ແລະເຄື່ອງຂະຫຍາຍຄື້ນມີລີແມັດ

ໂດຍທົ່ວໄປ, ຄວາມກວ້າງຂອງ capacitor ຄວນກົງກັບຄວາມກວ້າງຂອງສາຍສົ່ງ. ສາຍສົ່ງສ່ວນໃຫຍ່ໃນ PCBs ທີ່ປະຕິບັດການສູງກວ່າ 12GHz ມີຄວາມກວ້າງຢູ່ໃນລະດັບ 8 ~ 24mil, ເຮັດໃຫ້ຂະຫນາດຊຸດ 0402 ແລະ 0201 ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກດັ່ງກ່າວ.

ສະຫຼຸບແລ້ວ, ຜະລິດຕະພັນຊຸດບໍລະອົດແບນຂອງບໍລິສັດ Dalcap Technology Co., Ltd. ຕອບສະໜອງໄດ້ຄວາມຕ້ອງການຕໍ່ໄປນີ້: ສາມາດຕິດໄດ້ຕາມພື້ນຜິວ, ມີຢູ່ໃນຄ່າ 10nF ແລະ 100nF, ບໍ່ມີສຽງສະທ້ອນຂະໜານ, ແລະການສູນເສຍການແຊກຊຶມຕໍ່າ ແລະສະທ້ອນແສງຕໍ່າກວ່າຊ່ວງຄວາມຖີ່ RF ທີ່ກວ້າງທີ່ສຸດ.

ຄຸນສົມບັດຂອງຜະລິດຕະພັນ

ຊ່ວງຄວາມຖີ່ຂອງການໃຊ້ງານປົກກະຕິ: 16KHz (-3dB) ຫາ > 67GHz;

ການສູນເສຍການແຊກ: < 1dB (ຄ່າປົກກະຕິ); 4WVDC;

ຈໍານວນບັນຈຸ: 40Kpcs ຕໍ່ຖາດ. ປະລິມານຕ່ໍາຍັງສາມາດຊື້ໄດ້.

ຂະໜາດ 01005BB

Type / Outline	Capacitor Dimensions
	Length (L)	Width (W)	Thickness (T)	(S)
	.016 ± .001 (0.40 ± 0.03)	.008 ± .001 (0.20 ± 0.03)	.008 ± .001 (0.20 ± 0.03)	.005 (0.13) min

ປະສິດທິພາບໄຟຟ້າ

Item	Specification
Capacitance	100 nF
Insulation Resistance (IR)	10¹¹ Ω min, at 25°C with rated voltage applied.
Rated Voltage	4 WVDC
Dielectric Withstanding Voltage (DWV)	Apply 250% of rated voltage for 5 seconds.
Operating Temperature Range	-55°C ~ +85°C
Temperature Coefficient of Capacitance (TCC)	±15%

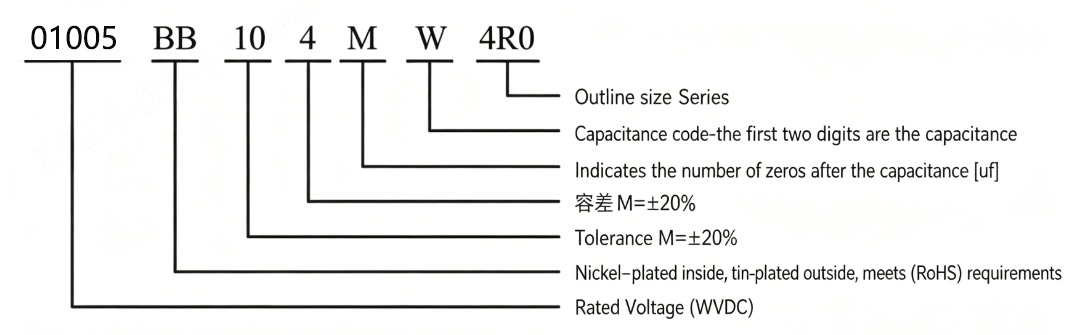

ວິທີການຕັ້ງຊື່

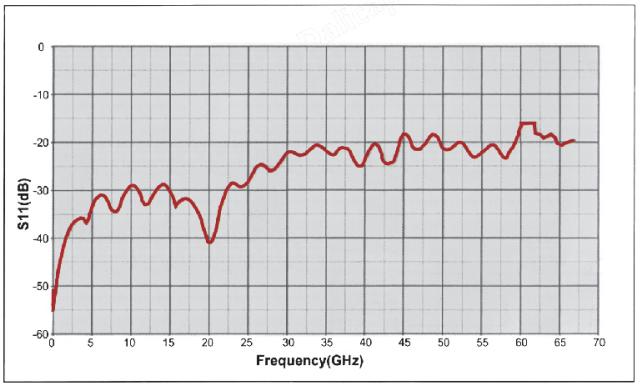

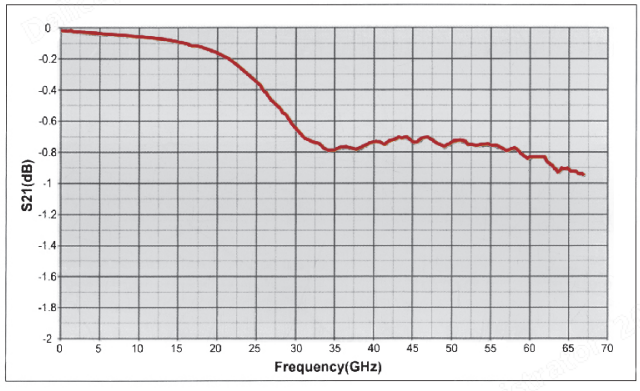

01005BB Performance Curve 1 - Insertion Loss ແລະ Return Loss

Insertion loss curve Echo loss curve

ເງື່ອນໄຂການທົດສອບ

capacitor ການທົດສອບແມ່ນຖືກຈັດໃສ່ໃນກະດານທົດສອບຕໍ່ໄປນີ້ເພື່ອທົດສອບ. ວັດສະດຸຂອງກະດານທົດສອບແມ່ນ 4mil ແຜ່ນຕິດ Roger RO4350B ຫນາທີ່ມີຂະຫນາດດັ່ງຕໍ່ໄປນີ້: ຄວາມຍາວ 0.21mm (8.3mil), width 0.29mm (11.4mil), ໄລຍະຫ່າງ 0.127mm (5.0mil). ຂໍ້ມູນການທົດສອບແລະຈໍາລອງໄດ້ຮັບການປັບໂດຍຜ່ານ TRL ແລະປັບທຽບໃສ່ຂອບຂອງແຜ່ນຕິດ.
