ຮຸ່ນ No: 0201BB(.020"x.010")0201BB104KW160

ການຫຸ້ມຫໍ່ແລະ�...

The file is encrypted. Please fill in the following information to continue accessing it

ລາຍະລະອຽດສິນຄ�...

0201BB.020"x.010")0201BB104KW160 Wideband RF Capacitor

ຄຸນສົມບັດຂອງຜະລິດຕະພັນ

ຊ່ວງຄວາມຖີ່ຂອງການໃຊ້ງານປົກກະຕິ: 16KHz (-3dB) ຫາ > 40GHz;

ການສູນເສຍການແຊກ: < 1dB (ຄ່າປົກກະຕິ); 16WVDC; ພວກເຮົາສາມາດສະຫນອງການສໍາເລັດຮູບຂອງກົ່ວແລະປາຍແຜ່ນທອງ. ຈໍານວນບັນຈຸ: 15Kpcs ຕໍ່ຖາດ. ສໍາລັບຄໍາສັ່ງຂະຫນາດນ້ອຍ, ທ່ານສາມາດເລືອກວິທີການຕັດແລະສາຍ, ແລະພວກເຮົາຍັງສະເຫນີການຫຸ້ມຫໍ່ແບບຕາຂ່າຍໄຟຟ້າ.

ຂະໜາດ 0201BB

ຫນ່ວຍງານ: ນິ້ວ (ມິນລິແມັດ)

Type / Outline	Capacitor Dimensions
	Length (L)	Width (W)	Thickness (T)	(S)
	.023 ± .001 (0.58 ± 0.03)	.012 ± .001 (0.30 ± 0.03)	.0118 (0.30) max	.0078 (0.20) min

ປະສິດທິພາບໄຟຟ້າ

Item	Specification
Capacitance	100 nF
Insulation Resistance (IR)	10¹¹ Ω min, at 25°C with rated voltage applied.
Rated Voltage	16 WVDC
Dielectric Withstanding Voltage (DWV)	Apply 250% of rated voltage for 5 seconds.
Operating Temperature Range	-55°C ~ +125°C
Temperature Coefficient of Capacitance (TCC)	±15%

ວິທີການຕັ້ງຊື່

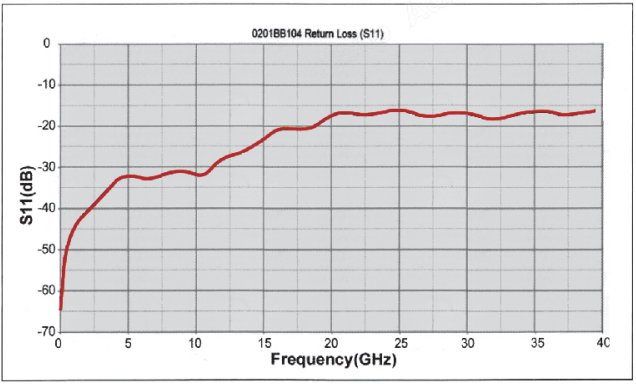

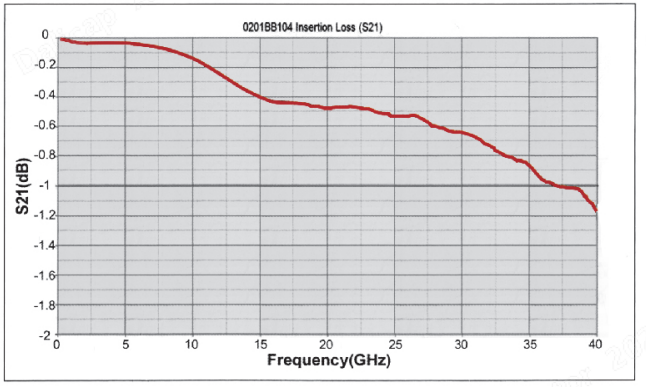

0201BB ເສັ້ນໂຄ້ງການປະຕິບັດ 1 - ການສູນເສຍການແຊກແລະການສູນເສຍກັບຄືນ

Insertion loss curve Echo loss curve

ເງື່ອນໄຂການທົດສອບ

ຕົວຢ່າງທີ່ຈະທົດສອບແມ່ນຖືກຈັດໃສ່ໃນກະດານທົດສອບທີ່ມີຊ່ອງຫວ່າງ 3 mil, ຄວາມຍາວ pad ຂອງ 8.5 mil, ຄວາມກວ້າງຂອງສາຍສົ່ງຂອງ 12.5 mil, ຄວາມຫນາຂອງ substrate ຂອງ 6.6 mil, ແລະວັດສະດຸແມ່ນ RO4350B. ການປັບທຽບ TRL ແມ່ນປະຕິບັດກ່ອນການທົດສອບ, ແລະການປັບຕົວແມ່ນດໍາເນີນໄປຂອບຂອງແຜ່ນ.

ລາຍລະອຽດຜະລິດຕະພັນ

ການອອກແບບວົງຈອນຈໍານວນຫຼາຍຕ້ອງການຕົວເກັບປະຈຸສໍາລັບການເຊື່ອມຕໍ່ສັນຍານ RF, bypassing, ແລະຕັນ DC ໃນທົ່ວຂອບເຂດຄວາມຖີ່ RF ກ້ວາງທີ່ສຸດ. ໂດຍທົ່ວໄປແລ້ວຄໍາຮ້ອງສະຫມັກດັ່ງກ່າວຍັງຕ້ອງການອົງປະກອບຂະຫນາດນ້ອຍ, mountable ພື້ນຜິວທີ່ມີການສູນເສຍການແຊກຕ່ໍາ, ການສະທ້ອນຕ່ໍາ, ແລະລັກສະນະ impedance ຕ່ໍາຈາກສິບ kHz ຫາສິບ GHz, ໃນໄລຍະອຸນຫະພູມປະຕິບັດການມາດຕະຖານຂອງ -55 ° C ຫາ +85 ° C. ເອກະສານນີ້ສຸມໃສ່ການຕອບສະຫນອງຄວາມຕ້ອງການເຫຼົ່ານີ້ໂດຍໃຊ້ຕົວເກັບປະຈຸເຊລາມິກຫຼາຍຊັ້ນ (MLCCs), ເຊິ່ງສະຫນອງປະສິດທິພາບທີ່ດີເລີດໃນ substrates ຕ່າງໆ.

ຕົວເກັບປະຈຸ Broadband ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຕະຫຼາດ "ຄວາມສົມບູນຂອງສັນຍານ": optoelectronics / ການສົ່ງຂໍ້ມູນຄວາມໄວສູງ (ROSA / TOSA, Transmit / ຮັບ Subassemblies Optical; SONET, Synchronous Optical Networks); ອຸປະກອນການທົດສອບຄວາມກວ້າງຂວາງ (ໄມໂຄຣດແບນ microwave ແລະ millimeter-wave amplifiers (MMICs, GaN transistors) ແລະ oscillators). ຄວາມຕ້ອງການຫຼັກສໍາລັບອະດີດແມ່ນເພື່ອສະຫນອງຮູບແບບຄື້ນຜົນຜະລິດທີ່ replicates ຂາເຂົ້າຢ່າງໃກ້ຊິດ, ໂດຍປົກກະຕິຊຸດຂອງສັນຍານກໍາມະຈອນເຕັ້ນດິຈິຕອນຕາມທີ່ສະແດງຢູ່ໃນ Fig.1.

ໂດຍທົ່ວໄປແລ້ວ, ອົງປະກອບຂອງ RF ແລະໄມໂຄເວຟໄດ້ຖືກທົດສອບຢູ່ໃນໂດເມນຄວາມຖີ່, ໃນຂະນະທີ່ລະບົບດິຈິຕອນມີລັກສະນະຢູ່ໃນໂດເມນເວລາ. ດັ່ງນັ້ນ, ວິທີການແມ່ນຈໍາເປັນເພື່ອ correlation ທັງສອງ (Fig.2).

ໂດເມນຄວາມຖີ່

ການສູນເສຍການແຊກ
ການສະທ້ອນ

ໂດເມນເວລາ

ເວລາເພີ່ມຂຶ້ນແລະຕົກ
ແຜນວາດຕາ
ສັ່ນ

ໂຊກດີ, ການຫັນປ່ຽນ Fourier ແລະ Laplace, ທີ່ຄຸ້ນເຄີຍກັບວິສະວະກອນເອເລັກໂຕຣນິກທັງຫມົດ, ສະຫນອງການແກ້ໄຂທີ່ມີປະສິດທິພາບ: ທັງການຕອບສະຫນອງຄວາມຖີ່ຕ່ໍາແລະຄວາມຖີ່ສູງຕ້ອງໄດ້ຮັບການສົມທົບກັບຄວາມຖືກຕ້ອງທີ່ສົມເຫດສົມຜົນເພື່ອສ້າງເປັນລົດໄຟຂອງກໍາມະຈອນສີ່ຫລ່ຽມ,

ກົດລະບຽບຂອງ Thumb:
ຖ້າ ແມ່ນຄວາມຖີ່ທີ່ສອດຄ້ອງກັບກໍາມະຈອນທີ່ຍາວທີ່ສຸດ (ສາຍຂອງ "1s") ທີ່ຈະສ້າງໃຫມ່:

ຖ້າ , ແລະ ແມ່ນຄວາມຖີ່ທີ່ສູງກວ່າທີ່ຕ້ອງການເພື່ອສ້າງກໍາມະຈອນຄືນໃຫມ່:

Fig.3 "ກົດລະບຽບຂອງຫົວໂປ້" ສໍາລັບການຜະລິດໃຫມ່ການຝຶກອົບຮົມກໍາມະຈອນສີ່ຫລ່ຽມ

ໂດຍທົ່ວໄປ, ຖ້າລະບົບສົ່ງອົງປະກອບຄວາມຖີ່ທັງຫມົດໃນອັດຕາດຽວກັນດ້ວຍການຫຼຸດຜ່ອນແລະການສະທ້ອນຫນ້ອຍ, ສັນຍານຜົນຜະລິດຈະປະມານສັນຍານຂາເຂົ້າຢ່າງໃກ້ຊິດເມື່ອອົງປະກອບເຫຼົ່ານີ້ຖືກລວມຢູ່ໃນຜົນຜະລິດ. ໃນທາງກົງກັນຂ້າມ, ຖ້າລະບົບສະແດງພຶດຕິກໍາທີ່ຂຶ້ນກັບຄວາມຖີ່ - ເຊັ່ນຄວາມໄວການຂະຫຍາຍພັນທີ່ແຕກຕ່າງກັນ, ການຫຼຸດຫນ້ອຍລົງ, ຫຼືການສະທ້ອນໃນທົ່ວຄວາມຖີ່ທີ່ແຕກຕ່າງກັນ - ຮູບແບບຄື້ນຜົນຜະລິດຈະຖືກບິດເບືອນ.
