ຮຸ່ນ No: DLC75

ການຫຸ້ມຫໍ່ແລະ�...

The file is encrypted. Please fill in the following information to continue accessing it

ລາຍະລະອຽດສິນຄ�...

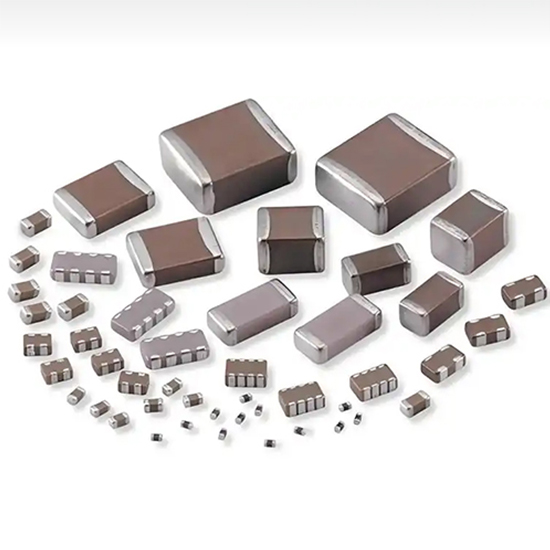

DLC75 ເປັນ Ultra Low ESR High Q RF MLCC

DLC75 Series Ultra-low ESR Microwave Ceramic Capacitors Dielectric

ຄຸນສົມບັດຂອງຜະລິດຕະພັນ

ຄ່າ ESR ຕ່ໍາສຸດ, ແຮງດັນປະຕິບັດງານສູງ, ພະລັງງານ FF ສູງ, ຄວາມຖີ່ຂອງການສະທ້ອນຕົນເອງສູງ.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

ຄໍາຮ້ອງສະຫມັກວົງຈອນ: ເຄືອຂ່າຍການກັ່ນຕອງພະລັງງານສູງ, ປະສົມປະສານ, coupler, ເຄືອຂ່າຍການຈັບຄູ່, coupling ຜົນຜະລິດ, coupling ເສົາອາກາດ, ການແຍກ DC ແລະ bypass

ຂົງເຂດຄໍາຮ້ອງສະຫມັກ: VF eightf ລະບົບການສື່ສານໄມໂຄເວຟ, ສະຖານີຖານການສື່ສານໂທລະສັບມືຖື, repeaters, ອຸປະກອນກະຈາຍສຽງໄຮ້ສາຍ, ສະຖານີວິທະຍຸ, WiMAX, ການສື່ສານດາວທຽມ, ແລະອື່ນໆ.

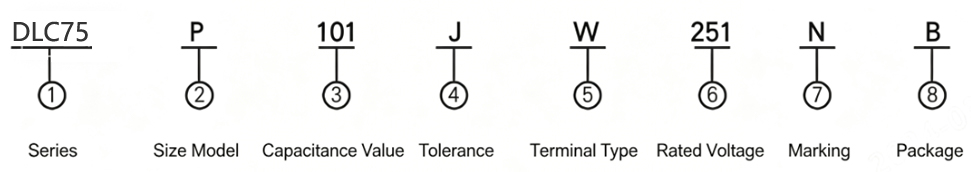

ຈໍານວນອົງປະກອບ

1.Capacitor Series: DLC75 - Delicap 75 Series Capacitor (ຕົວຄູນອຸນຫະພູມ 0 ± 30 ppm/°C)

2. ຂະໜາດ ແລະ ຕົວແບບ
ຫົວໜ່ວຍ: ນິ້ວ (ມິນລິແມັດ)

	DLC75 N	DLC75 H	DLC75 P	DLC75 D	DLC75 B	DLC75 R
Length (L)	.024 ± .001 (0.60 ± 0.03)	.040 ± .004 (1.02 ± 0.10)	.063 ± .006 (1.60 ± 0.15)	.078 ± .010 (2.00 ± 0.25)	.110 (+.020 / -.010) (2.79 / +0.51 / -0.25)	.070 ± .006 (1.78 ± 0.15)
Width (W)	.012 ± .001 (0.30 ± 0.03)	.020 ± .004 (0.51 ± 0.10)	.031 ± .006 (0.80 ± 0.15)	.049 ± .010 (1.25 ± 0.25)	.110 ± .010 (2.79 ± 0.25)	.080 ± .010 (2.03 ± 0.25)
Thickness (T)	.012 ± .001 (0.30 ± 0.03)	.020 ± .004 (0.51 ± 0.10)	.031 ± .006 (0.80 ± 0.15)	.041 ± .008 (1.05 ± 0.20)	.102 (2.60) max.	.120 (3.04) max.

3.ຄວາມຈຸ

Capacitance < 10pF, ຕົວຢ່າງ: 1R0 = 1.0pF, R ເປັນຕົວແທນຂອງຈຸດທົດສະນິຍົມ;

Capacitance ≥ 10pF, ຕົວຢ່າງ: 101 = 10 x 10' = 100pF, ຕົວເລກທີສາມແມ່ນພະລັງງານ 10.
4.ຄວາມອົດທົນ

Code	A	B	C	D	F	G	J
Tolerance	±0.05 pF	±0.1 pF	±0.25 pF	±0.5 pF	±1%	±2%	±5%

5.End ປະເພດ

Code	W
Type	Nickel-plated, Tin-plated

6.Rated ແຮງດັນ

Code	Rated Voltage (V)
250	25
500	50
251	250
501	500

7.ເຄື່ອງໝາຍເລເຊີ

X ຊີ້ບອກວ່າມີເຄື່ອງໝາຍ, N ບົ່ງບອກວ່າບໍ່ມີເຄື່ອງໝາຍ. ໃນປັດຈຸບັນ, ພຽງແຕ່ຊຸດ 75B ສາມາດປະຕິບັດເຄື່ອງຫມາຍ. ເຄື່ອງຫມາຍ capacitor ສໍາລັບ capacitor ທີ່ມີຄວາມສາມາດຫນ້ອຍກວ່າ 10pF, ເຊັ່ນ capacitor 1pF, ແມ່ນຫມາຍເປັນ "1RO". ຕົວເກັບປະຈຸທີ່ມີຄວາມຈຸ 10pF ຫຼືຫຼາຍກວ່ານັ້ນ, ເຊັ່ນ: ຕົວເກັບປະຈຸ 100pF, ຖືກຫມາຍເປັນ "101".
8.ການຫຸ້ມຫໍ່
