Advanced RF Ceramic Capacitor ທີ່ມີ ESR ຫນ້ອຍທີ່ສຸດ

ESR ຕ່ຳສຸດ, ຕົວເກັບປະຈຸເຊລາມິກ RF/MW
DLC75B(1111)
ວິສະວະກໍາສໍາລັບຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ RF ແລະໄມໂຄເວຟ, ຊຸດຕົວເກັບປະຈຸ DLC75B ສະຫນອງ ESR ຕ່ໍາສຸດ, ແຮງດັນການເຮັດວຽກສູງ, ການຈັດການພະລັງງານ RF ສູງ, ແລະຄວາມຖີ່ຂອງການ resonant ຕົນເອງສູງ. ນີ້ເຮັດໃຫ້ພວກມັນເປັນພິເສດທີ່ເຫມາະສົມສໍາລັບເຄືອຂ່າຍການກັ່ນຕອງພະລັງງານສູງ, ເຄື່ອງປະສົມ, ຕົວເຊື່ອມຕໍ່, ເຄືອຂ່າຍທີ່ກົງກັນ, ການເຊື່ອມຜົນຜະລິດ, ການເຊື່ອມເສົາອາກາດ, ການຂັດຂວາງ DC, ແລະທາງຜ່ານ, ໂດຍສະເພາະແມ່ນດີເລີດໃນວົງຈອນການນໍາໃຊ້ອຸປະກອນ Gallium Nitride (GaN). ປະສິດທິພາບທີ່ເຂັ້ມແຂງຂອງພວກເຂົາຂະຫຍາຍໄປສູ່ລະບົບການສື່ສານ VHF/HF/microwave, ສະຖານີຖານການສື່ສານໂທລະສັບມືຖື, repeaters, ອຸປະກອນກະຈາຍສຽງໄຮ້ສາຍ, ສະຖານີວິທະຍຸ, WiMAX, ແລະການສື່ສານດາວທຽມ.

Capacitance (pF)	Code	Tolerance	Rated Voltage	Capacitance (pF)	Code	Tolerance	Rated Voltage	Capacitance (pF)	Code	Tolerance	Rated Voltage	Capacitance (pF)	Code	Tolerance	Rated Voltage
0.2	0R2	A, B, C, D.	500V / Code 501   1000V / Code 102	3.0	3R0	A, B, C, D.	500V / Code 501   1000V / Code 102	27	270	F, G, J.	500V / Code 501   1000V / Code 102   300V / Code 301   600V / Code 601	220	221	F, G, J.	200V code: 201500V code: 501
0.3	0R3			3.3	3R3			30	300			240	241
0.4	0R4			3.6	3R6			33	330			270	271
0.5	0R5			3.9	3R9			36	360			300	301
0.6	0R6			4.3	4R3			39	390			330	331
0.7	0R7			4.7	4R7			43	430			360	361
0.8	0R8			5.1	5R1			47	470			390	391
0.9	0R9			5.6	5R6			51	510			430	431	G, J.
1.0	1R0			6.2	6R2			56	560			470	471
1.1	1R1			6.8	6R8			62	620			510	511		100V code: 101500V code: 501
1.2	1R2			7.5	7R5			68	680			560	561
1.3	1R3			8.2	8R2			75	750			620	621
1.4	1R4			9.1	9R1			82	820			680	681		Code 50V, 50
1.5	1R5			10	100			91	910			750	751
1.6	1R6			11	110			100	101			820	821
1.7	1R7			12	120			110	111			910	911
1.8	1R8			13	130	F, G, J.		120	121			1000	102
1.9	1R9			15	150			130	131
2.0	2R0			16	160			150	151
2.1	2R1			18	180			160	161
2.2	2R2			20	200			180	181
2.4	2R4			22	220			200	201
2.7	2R7			24	240

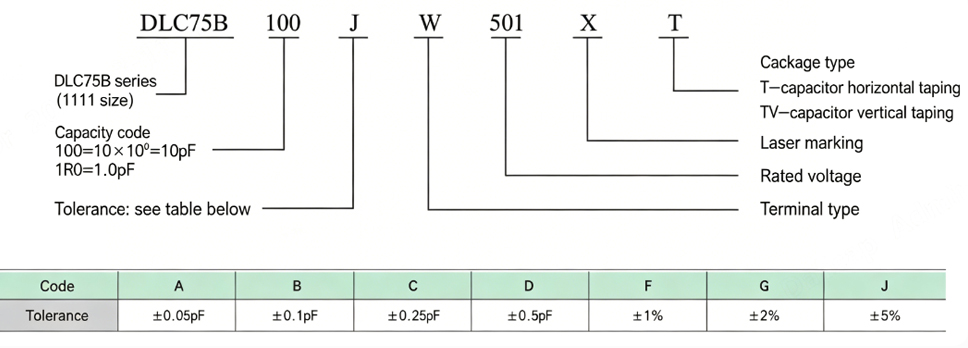

ເລກສ່ວນ

Kit Code	Capacitance Range (pF)	Capacitance Values (pF)	Tolerance
DK DLC75B01	0.2 ~ 10	0.2, 0.5, 0.7, 0.8, 1.0, 1.2, 1.5, 1.8, 2.0, 2.4, 2.7, 3.0, 3.3, 3.9, 4.7   5.6, 6.8, 8.2	±0.1 pF
		10	±5%
DK DLC75B02	10 ~ 100	10, 12, 15, 18, 20, 22, 24, 27, 30, 33, 39, 47, 56, 68, 82, 100	±5%
DK DLC75B03	100 ~ 1000	100, 120, 150, 180, 200, 220, 240, 270, 300, 390, 470, 560   680, 820, 1000	±5%

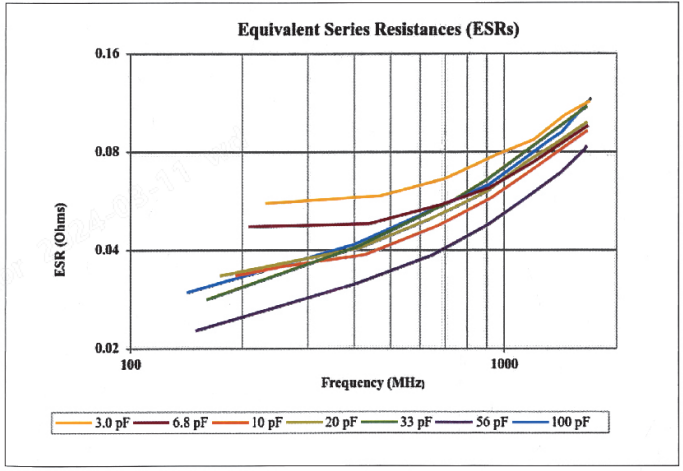

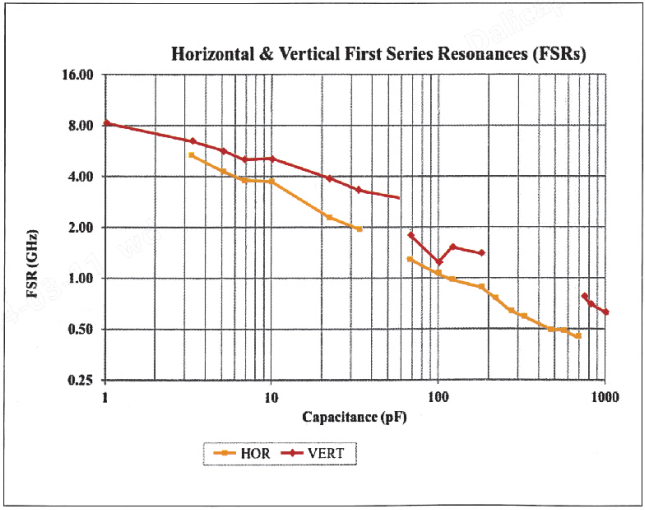

ເສັ້ນໂຄ້ງປະສິດທິພາບ DLC75B
