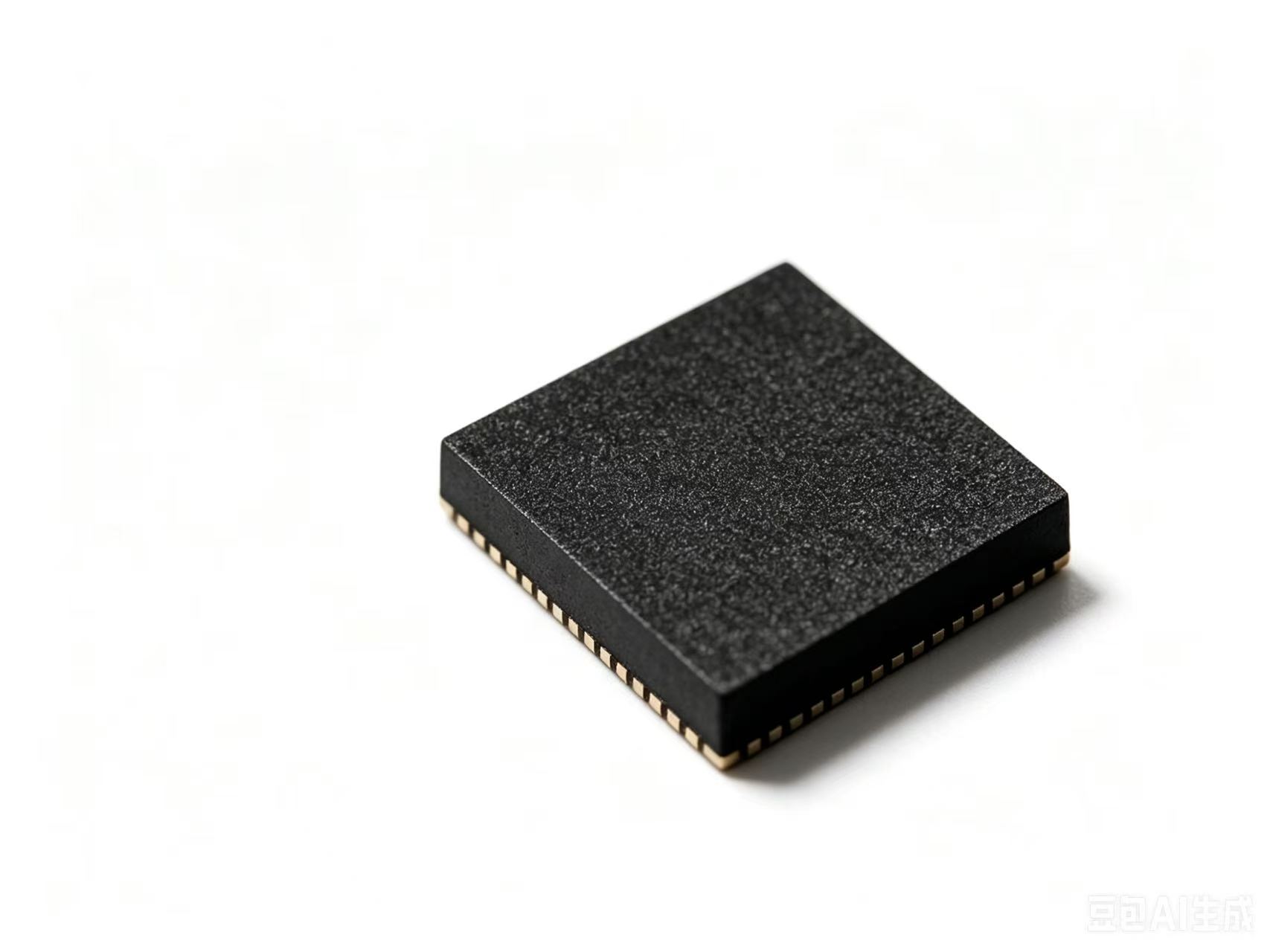

B11G1822N60DXZ AMPLEON MMIC LDMOS

ຂໍ້ມູນຈໍາເພາະ (Tcase=25°C, VDS=28V, IDq=150mA, ສັນຍານ LTE 20MHz)

• ຊ່ວງຄວາມຖີ່: 1.8 GHz ~ 2.2 GHz (ແຖບກະແສຫຼັກ 2G/3G/4G/5G)
• Drain Supply Voltage (VDS): 28 V (Typ.), ສູງສຸດ 65 VAampleon
• Quiescent Current (IDq): 150 mA (carrier/peaking, Typ.)Ampleon
• ພະລັງງານອອກ Linear (PL(AV)): 60 W (47.8 dBm, ຈຸດບີບອັດ 1dB)Ampleon
• Power Gain (Gp): 29.8 dB (Typ.)Ampleon
• ປະ​ສິດ​ທິ​ພາບ Drain (ηD): 29.5 % (Typ., at 60W ພະ​ລັງ​ງານ​ສະ​ເລ່ຍ)Ampleon
• Input Return Loss (RLin): −15 dB (Typ.)Ampleon
• Output Impedance: 20 Ω (ປະສົມປະສານກ່ອນການຈັບຄູ່, ເຮັດໃຫ້ການອອກແບບງ່າຍ) Ampleon
• ການຫຸ້ມຫໍ່: PQFN-12x7-36-1 (36 pins, compact surface-mount)Ampleon
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (Junction to Case): 2.1–2.45 K/W (ຢູ່ທີ່ 5–10W ການກະຈາຍພະລັງງານ) Ampleon
• ຄຸນ​ລັກ​ສະ​ນະ​: ສອງ​ພາກ​ສ່ວນ​ເອ​ກະ​ລາດ​, ການ​ແຍກ​ປະ​ສົມ​ປະ​ສານ / ເຄື່ອງ​ປະ​ສົມ​ປະ​ສານ​, ການ​ຄວບ​ຄຸມ​ຄວາມ​ລໍາ​ອຽງ​ແຍກ​ຕ່າງ​ຫາກ / peaking ຄວບ​ຄຸມ​, ສະ​ຫຼັບ​ປະ​ຕູ​ຮົ້ວ​ປະ​ສົມ​ປະ​ສານ​, ການ​ປົກ​ປັກ​ຮັກ​ສາ ESD​, ຄວາມ​ທົນ​ທານ​ບໍ່​ກົງ​ກັນ​ສູງ (VSWR = 10:1​) Ampleon

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• ສະຖາປັດຕະຍະກໍາ Doherty ປະສົມປະສານຢ່າງເຕັມສ່ວນ: ການຂະຫຍາຍ 2 ຂັ້ນຕອນ + ຕົວແຍກການປ້ອນຂໍ້ມູນ + ຕົວຜະສົມຜົນຜະລິດ + ການຈັບຄູ່ກ່ອນຢູ່ໃນຊິບດຽວ, ເຮັດໃຫ້ວົງຈອນພາຍນອກງ່າຍດາຍຫຼາຍແລະວົງຈອນການອອກແບບສັ້ນAmpleon;
• ເສັ້ນສາຍສູງ & ການຮັບສູງ: 29.8dB ເພີ່ມ, ພະລັງງານເສັ້ນ 60W, ຕອບສະຫນອງຄວາມຕ້ອງການເສັ້ນສູງຂອງ 5G mMIMO / macro base stationsAmpleon;
• ຄວາມໝັ້ນຄົງຂອງບໍລະອົດແບນ: 1.8–2.2GHz ultra-wideband, ຮອງຮັບ multi-mode multi-band (W‑CDMA/LTE/5G NR) ມີຄວາມຮາບພຽງ ±1dB Ampleon;
• ການ​ຄວບ​ຄຸມ​ອະ​ຄະ​ຕິ​ແບບ​ຢືດ​ຢຸ່ນ​: ການ​ປັບ​ຕົວ​ບໍ​ລິ​ການ​ເອ​ກະ​ລາດ / peaking bias ສໍາ​ລັບ​ການ​ປັບ​ປະ​ສິດ​ທິ​ພາບ​ແລະ​ເສັ້ນ​;
• ຄວາມແຂງກະດ້າງສູງ: ທົນທານຕໍ່ VSWR = 10: 1 ການໂຫຼດທຸກເຟດບໍ່ກົງກັນແລະການລົບກວນສຽງ Broadband, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວພາຍໃຕ້ເງື່ອນໄຂທີ່ຫຍຸ້ງຍາກ Ampleon;
• ຊຸດກະທັດຮັດ: PQFN-36 ດ້ານເທິງ, ຂະຫນາດຂະຫນາດນ້ອຍ 12x7mm, ເຫມາະສໍາລັບ PCBs ຄວາມຫນາແຫນ້ນສູງແລະການອອກແບບສະຖານີຖານຂະຫນາດນ້ອຍAmpleon;
• ມາດຕະຖານ RoHS: ບໍ່ມີສານຕະກົ່ວ, ເປັນມິດກັບສິ່ງແວດລ້ອມ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• Macrocell base station ໄດເວີສຸດທ້າຍ (ຊັ້ນ 60W, 1.8–2.2GHz);
• 5G mMIMO active antenna transmission power amplification ຊ່ອງ;
• ໂມດູນພະລັງງານທີ່ມີເສັ້ນສາຍສູງຂອງສະຖານີຖານ Micro/pico;
• W‑CDMA/LTE/5G NR ສະຖານີຖານຫຼາຍໂໝດການຂະຫຍາຍ RF ຈຸດປະສົງທົ່ວໄປ;
• ແທນ​ທີ່​ວິ​ທີ​ແກ້​ໄຂ​ການ​ຂັບ LDMOS ທີ່​ແຕກ​ຕ່າງ​ກັນ​, ການ​ປັບ​ປຸງ​ການ​ເຊື່ອມ​ໂຍງ​ແລະ​ການ​ຫຼຸດ​ຜ່ອນ​ຄ່າ​ໃຊ້​ຈ່າຍ BOM​.

ຄໍານິຍາມເລກສ່ວນ

• B11：B-series, LDMOS, ແຖບ 1.8–2.2 GHz
• G: ຄົນຂັບຈຸດປະສົງທົ່ວໄປ
• 1822: 1800–2200 MHz ຊ່ວງຄວາມຖີ່
• N：ຊຸດ Doherty MMIC, PQFN
• 60:60W linear power rating
• D​: ການ​ຕັ້ງ​ຄ່າ​ສອງ​ພາກ​ສ່ວນ​
