BLM9D1822S-60PBG 2 ຂັ້ນຕອນທີ່ປະສົມປະສານຢ່າງເຕັມສ່ວນ Doherty MMIC

BLM9D1822S-60PBG LDMOS 2 ຂັ້ນຕອນປະສົມປະສານ Doherty MMIC

BLM9D1822S-60PBG ແມ່ນພາກຄູ່, 2 ຂັ້ນຕອນທີ່ປະສົມປະສານຢ່າງເຕັມສ່ວນການແກ້ໄຂ Doherty MMIC ໂດຍໃຊ້ເຕັກໂນໂລຢີ GEN9 LDMOS ຂອງ Ampleon. ສໍາລັບແຕ່ລະພາກສ່ວນ, ຜູ້ໃຫ້ບໍລິການແລະອຸປະກອນສູງສຸດ, ຕົວແຍກການປ້ອນຂໍ້ມູນແລະຕົວຜະສົມຜະສານຜົນຜະລິດແມ່ນປະສົມປະສານຢູ່ໃນຊຸດດຽວ. ອຸ​ປະ​ກອນ multiband ນີ້​ແມ່ນ​ເຫມາະ​ສົມ​ຢ່າງ​ສົມ​ບູນ​ເປັນ​ຄົນ​ຂັບ​ຈຸດ​ປະ​ສົງ​ທົ່ວ​ໄປ​ຫຼື​ຫ້ອງ​ຂະ​ຫນາດ​ນ້ອຍ​ສຸດ​ທ້າຍ​ໃນ​ລະ​ດັບ​ຄວາມ​ຖີ່​ຂອງ​ການ​ຈາກ 1800 MHz ກັບ 2200 MHz​. ມີຢູ່ໃນໂຄງຮ່າງປີກນົກຍາງ. ຕາຕະລາງ 1. ການປະຕິບັດ RF ປົກກະຕິທີ່ Tcase = 25 C; IDq = 222 mA (ບັນທຸກແລະສູງສຸດ); VGSq(peaking) =VGSq(carrier)  0.9 V. ສັນຍານທົດສອບ: 1-carrier LTE 20 MHz; ວັດແທກໃນ Ampleon f = 1960 MHz ວົງຈອນຄໍາຮ້ອງສະຫມັກ Doherty ປະສົມປະສານ.

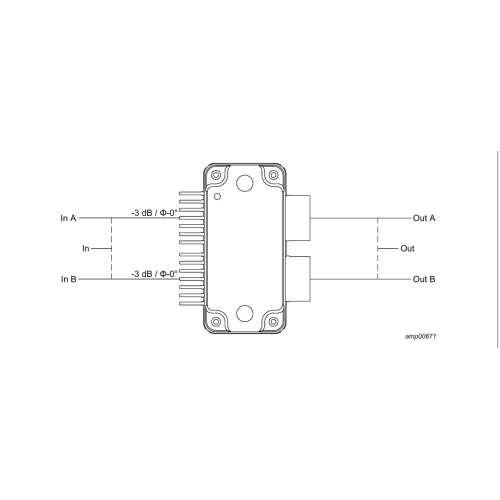

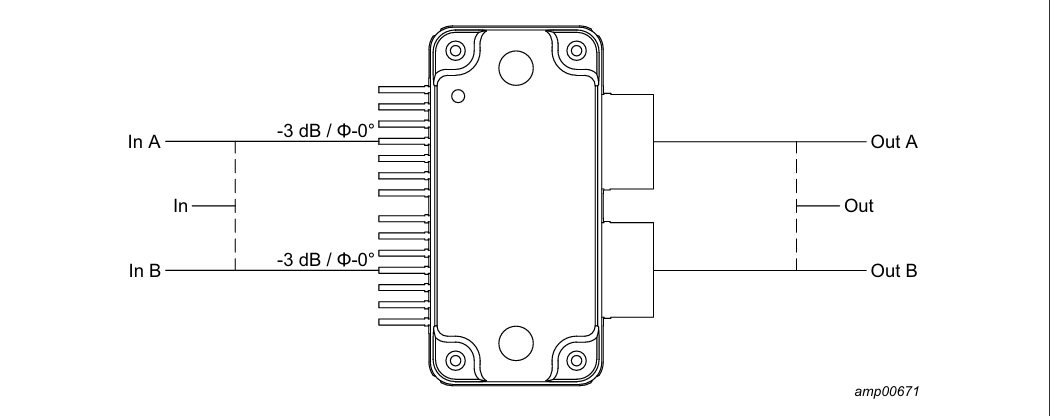

1.2 ຄຸນສົມບັດ ແລະ ປະໂຫຍດ 1960 28 (W) (dB) 3.16  Integrated input splitter  Integrated output combiner  ປະສິດທິພາບສູງ  ອອກແບບມາເພື່ອການໃຊ້ງານບຣອດແບນ (ຄວາມຖີ່ 1800 MHz ຫາ 2200 MHz)  ການລວມຕົວເຂົ້າກັນໄດ້ຫຼາຍອັນ  ລະດັບຄວາມຖີ່ສູງ -seaboling ການຄວບຄຸມເອກະລາດຂອງ carrier ແລະ peaking bias  Integrated ESD protection  ສະຖຽນລະພາບຄວາມຮ້ອນທີ່ດີເລີດ  Source impedance 50 ; high power gain  ສໍາລັບການປະຕິບັດຕາມ RoHS ເບິ່ງລາຍລະອຽດຂອງຜະລິດຕະພັນຢູ່ໃນເວັບໄຊທ໌ Ampleon 1.3 Applications ACPR20M (%) 28.7 22.8 (dBc) 44.1  RF power MMIC ສໍາລັບ multi-carrier ແລະ multi-standard GSM, W-CDMA and LTE base stations in the range 00.20MHz f.MHz. topologies ວົງຈອນທີ່ເປັນໄປໄດ້ແມ່ນດັ່ງລຸ່ມນີ້ທີ່ອະທິບາຍໄວ້ໃນພາກ 8.1: ພາກສອງຫຼືສິ້ນດຽວ  Quadrature ລວມ  Push-pull

BLM9D1822S-60PBG ແມ່ນສາມາດທົນຕໍ່ການໂຫຼດທີ່ບໍ່ກົງກັນກັບ VSWR = 10: 1 ຜ່ານທຸກໄລຍະພາຍໃຕ້ເງື່ອນໄຂດັ່ງຕໍ່ໄປນີ້: VDS = 32V; IDq = 105 mA (ຜູ້ໃຫ້ບໍລິການ); VGSq(peaking) = VGSq(carrier)  0.4 V; Pi ທີ່ສອດຄ້ອງກັບ PL(3dB)  5 dB ພາຍໃຕ້ ZS = 50  ໂຫຼດ; f = 2000 MHz (1-carrier W-CDMA; PAR = 9.9 dB); Tcase = 25C ຕໍ່ພາກສ່ວນ ເວັ້ນເສຍແຕ່ໄດ້ລະບຸໄວ້ເປັນຢ່າງອື່ນ
