BLM9D2022-08AMZ 2stage ປະສົມປະສານຢ່າງເຕັມສ່ວນ Doherty LDMOS MMIC

LDMOS 2-stage ປະສົມປະສານ Doherty MMIC

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

1. ສະຖາປັດຕະຍະກໍາ Doherty ປະສົມປະສານຢ່າງເຕັມສ່ວນ: ເຄື່ອງຂະຫຍາຍສາຍສົ່ງ / ເຄື່ອງຂະຫຍາຍສັນຍານແບບປະສົມປະສານ, ຕົວແຍກການປ້ອນຂໍ້ມູນ, ຕົວຜະສົມຜົນຜະລິດແລະເຄືອຂ່າຍທີ່ກົງກັນ, 50Ω I / O ຈັບຄູ່, ກໍາຈັດອົງປະກອບ RF ພາຍນອກ.
2. ຊ່ວງຄວາມຖີ່: 2110–2170 MHz (ປົກກະຕິ 2140 MHz), ກວມເອົາ 5G NR n1/n66, 4G LTE B1/B66 ແຖບ
3. ປະສິດທິພາບພະລັງງານ: 8 W (P1dB), ພະລັງງານອອກ, Psat ≈8.9 W, ເພີ່ມພະລັງງານ 26.8 dB, ແຮງດັນການສະຫນອງ 28 V
4. ປະສິດທິພາບສູງ & Linearity: ປະສິດທິພາບລະບາຍນ້ໍາປົກກະຕິ 42%, ACPR ລົງເຖິງ -28 dBc, 0.8 dB ເພີ່ມຄວາມຮາບພຽງ, DPD ເປັນມິດ
5. ການຄວບຄຸມອະຄະຕິແບບຍືດຫຍຸ່ນ: ການປັບຄວາມລໍາອຽງຂອງປະຕູເອກະລາດສໍາລັບເຄື່ອງຂະຫຍາຍສາຍສົ່ງແລະເຄື່ອງຂະຫຍາຍສຽງສູງສຸດ, ການເພີ່ມປະສິດທິພາບແລະຄວາມສອດຄ່ອງໃນລະດັບພະລັງງານທີ່ແຕກຕ່າງກັນ

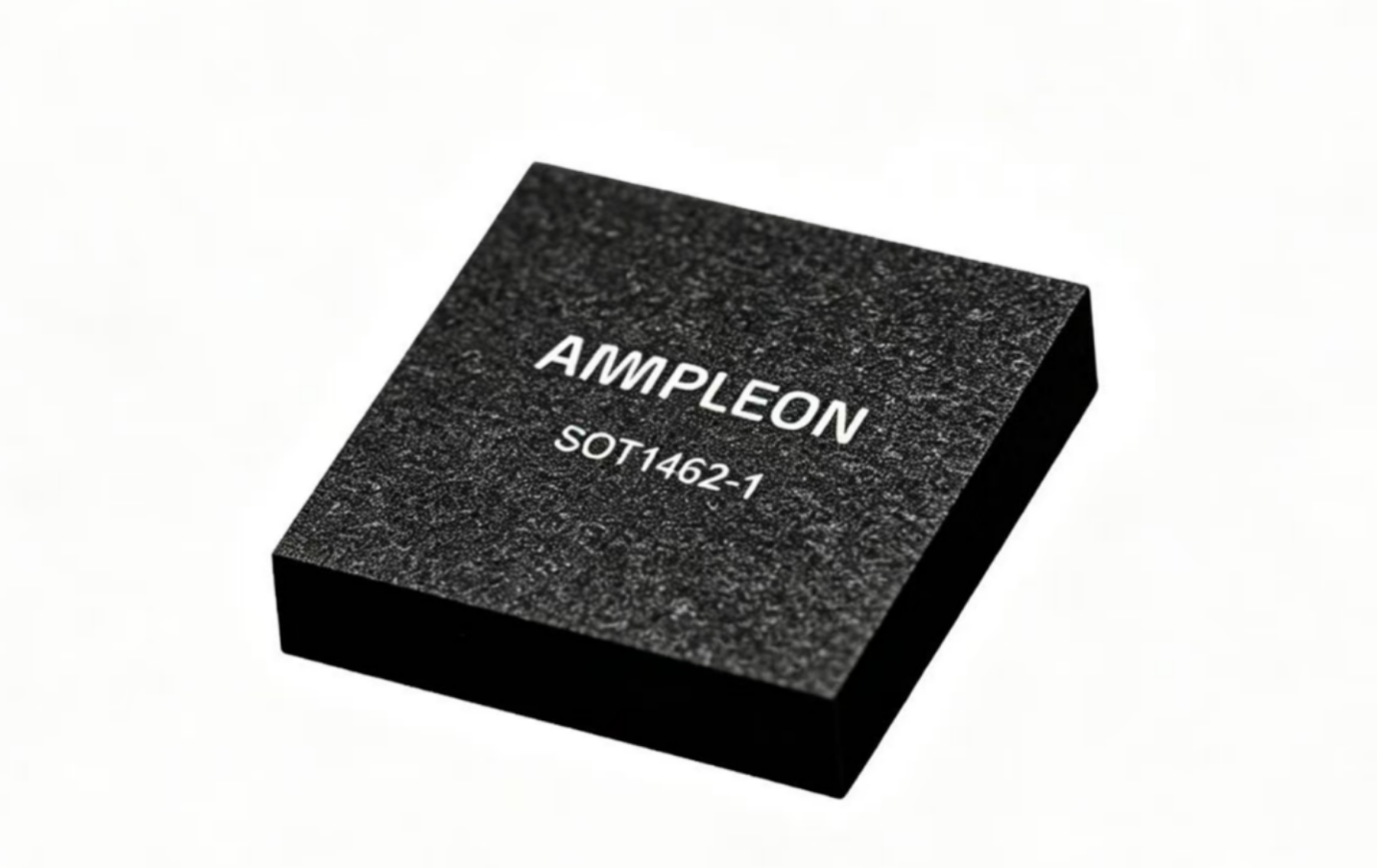

6. ການຫຸ້ມຫໍ່ & ຄວາມຫນ້າເຊື່ອຖື: 7 × 7 ມມ LGA-28 ຊຸດທີ່ບໍ່ມີສານນໍາ, tape-and-reel (suffix Z), ທົນ 10: 1 ເຕັມເຟດການໂຫຼດບໍ່ກົງກັນ, ການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະອຸນຫະພູມອຸດສາຫະກໍາ.
7. ປະສິດທິພາບຄວາມຮ້ອນທີ່ດີເລີດ: ຄວາມຕ້ານທານຄວາມຮ້ອນຂອງຈຸດເຊື່ອມຕໍ່ຫາກໍລະນີ 8.3 ~ 9.2 K / W, ພື້ນທີ່ຂະຫນາດໃຫຍ່ສໍາລັບການລະບາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບ, ເຫມາະສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ.

ຄໍາຮ້ອງສະຫມັກ

• ເຄື່ອງຂະຫຍາຍສຽງສຸດທ້າຍສຳລັບເຊລນ້ອຍ / pico cell ໃນແຖບ 5G NR n1/n66, 4G LTE B1/B66
• ຊ່ອງທາງການສົ່ງ RF ສໍາລັບເສົາອາກາດ MIMO ທີ່ມີການເຄື່ອນໄຫວຂະຫນາດໃຫຍ່
• ເຄື່ອງເຮັດຊ້ຳ RF ຫຼາຍຜູ້ໃຫ້ບໍລິການ
• ເຄື່ອງສົ່ງສັນຍານ RF Linear ສໍາລັບເຄືອຂ່າຍເອກະຊົນແລະອຸປະກອນໄຮ້ສາຍອຸດສາຫະກໍາ
• ໂມດູນການຂະຫຍາຍ RF ສໍາລັບລະບົບເສົາອາກາດແຈກຢາຍ (DAS)

ຄໍານິຍາມເລກສ່ວນ

• BLM：Ampleon Integrated Power MMIC Series
• 9: ເທັກໂນໂລຍີ GEN9 LDMOS ລຸ້ນທີ 9
• D：ສະຖາປັດຕະຍະກຳ Doherty ເສັ້ນທາງຄູ່
• 2022: ຊ່ວງຄວາມຖີ່ຂອງການໃຊ້ງານ 2110–2170 MHz (ແຖບຫຼັກ 2.0–2.2GHz)
• 08: 8W ລະດັບພະລັງງານ
• AM: ຮຸ່ນມາດຕະຖານອຸດສາຫະກໍາ
• Z：ການຫຸ້ມຫໍ່ tape & Reel
