BLM8G0710S-30PBG RF ຕົວປ່ຽນສັນຍານຜົນກະທົບພາກສະຫນາມຂະຫນາດນ້ອຍ

ຂໍ້ມູນຈໍາເພາະ (Tcase=25°C, VDS=28V, 1-carrier W-CDMA)

• ຊ່ວງຄວາມຖີ່: 700 MHz ~ 1000 MHz
• Drain Supply Voltage (VDS): 28 V (Typ.), Max 32 V
• Quiescent Current：I_Dq1=30 mA (ຄົນຂັບ); I_Dq2=120 mA (ສຸດທ້າຍ)
• ພະລັງງານອອກສະເລ່ຍ: 3.3 W (W‑CDMA, PAR=9.9 dB)
• ພະລັງງານອອກ P1dB: 30 W (44.8 dBm, ປະເພດ.)
• ການຮັບພະລັງງານ: 35 dB (ປະເພດ)
• ປະສິດທິພາບການລະບາຍນໍ້າ: 51% (ປະເພດ)
• Linearity (ACPR5M): -41.5 dBc (ປະເພດ)

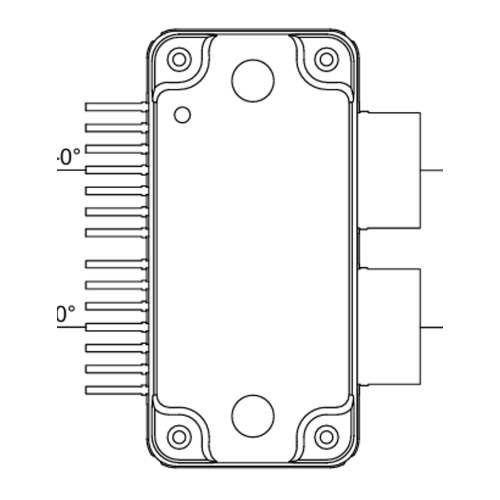

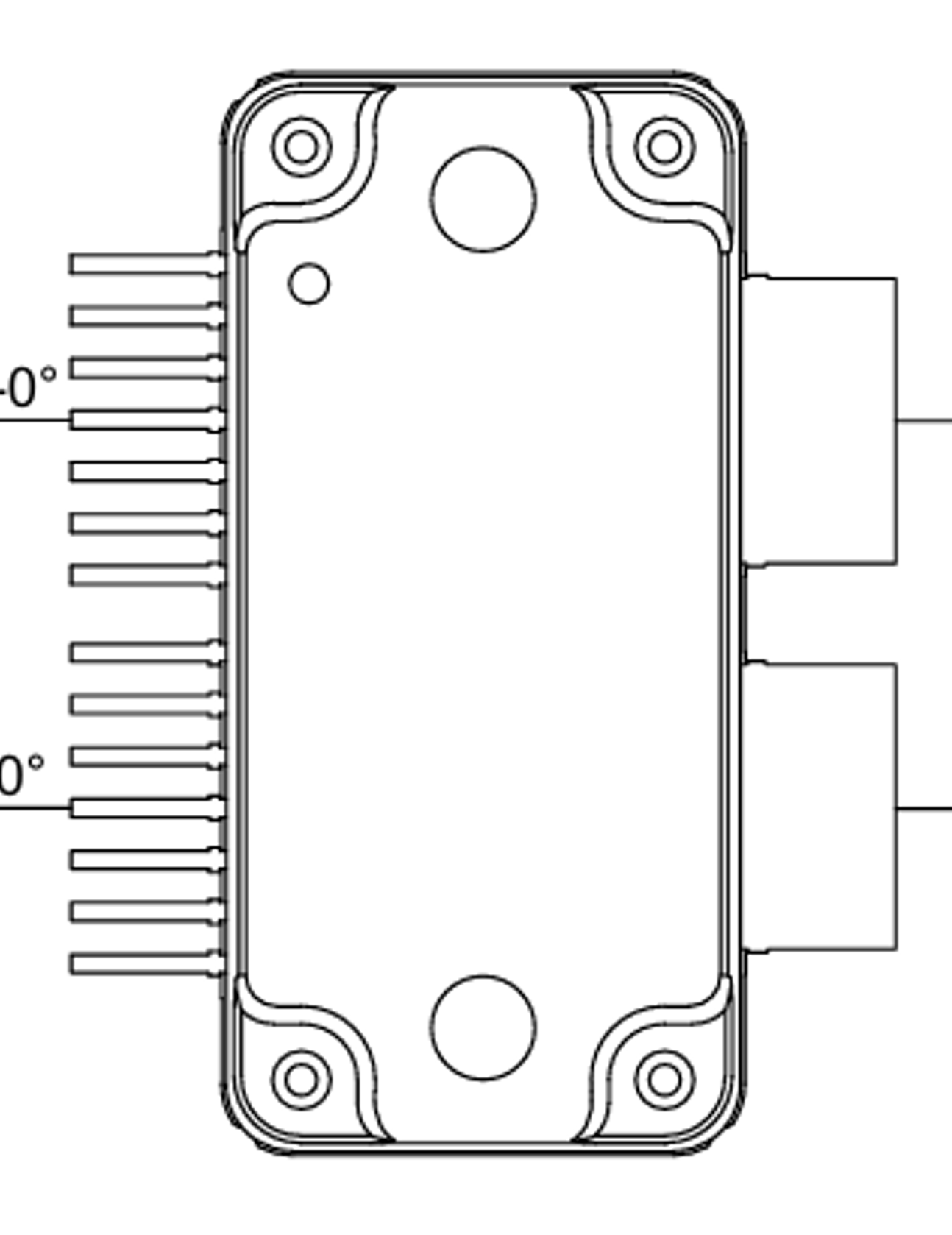

• ການຫຸ້ມຫໍ່: SOT1271-2 (16 ນໍາ, gull-wing, flat-mount ປະເພດຄວາມຮ້ອນ)
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (Junction to Case): 4.5 K/W
• ຄຸນ​ລັກ​ສະ​ນະ​: ການ​ຈັບ​ຄູ່​ໃນ​ຊິບ​, ການ​ແຍກ​ສອງ​ພາກ​ສ່ວນ​ສູງ​, ຄວາມ​ລໍາ​ອຽງ​ການ​ຊົດ​ເຊີຍ​ອຸນ​ຫະ​ພູມ​, ການ​ປົກ​ປັກ​ຮັກ​ສາ ESD​, Doherty ເຂົ້າ​ກັນ​ໄດ້

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• LDMOS ລຸ້ນທີ 8 + ສະຖາປັດຕະຍະກຳ 2-section dual-section: ມີກຳໄລສູງ, ປະສິດທິພາບ & ເສັ້ນຊື່, ຄວາມສາມາດໃນການຂັບຂີ່ 2× ທຽບກັບ 15PB;
• ພື້ນທີ່ກວ້າງ 700–1000 MHz ສຳລັບສັນຍານ 4G LTE, 5G NR, 3G W-CDMA high-PAR;
• ຄວາມໂດດດ່ຽວຂອງພາກສອງສູງ (> 29 dB) ຮອງຮັບການແຍກສ່ວນດຽວ / ສອງພາກ / Doherty / push-pull / quadrature-combined topologies;
• ການຈັບຄູ່ On-chip I/O ກໍາຈັດວົງຈອນພາຍນອກທີ່ຊັບຊ້ອນ, ເຮັດໃຫ້ການອອກແບບງ່າຍ ແລະຫຼຸດວົງຈອນ;
• ອະຄະຕິການຊົດເຊີຍອຸນຫະພູມແບບປະສົມປະສານ + ການປັບອະຄະຕິຂັ້ນຕອນເອກະລາດຮັບປະກັນຄວາມຫມັ້ນຄົງແລະຫຼຸດຜ່ອນຄວາມພະຍາຍາມປັບ;
• ໃນຕົວປ້ອງກັນ ESD, ສອດຄ່ອງກັບ RoHS, ຄວາມຫນ້າເຊື່ອຖືສູງ; Gull-wing ນໍາສໍາລັບການ soldering PCB ງ່າຍແລະການລະບາຍຄວາມຮ້ອນ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• Sub-1GHz (700–1000 MHz) macro base station ໄດເວີທີ່ມີເສັ້ນຊື່ສູງ (ສໍາລັບ 350W/500W Doherty transistors, ເຊັ່ນ: BLC9H10XS-350A/500A);
• 4G/5G ຕົວຂະຫຍາຍສຽງເຊລນ້ອຍ / pico cell ສຸດທ້າຍ (ສະຖານະການທີ່ມີເສັ້ນສາຍສູງ 30W);
• ໄຮ້ສາຍສ່ວນຕົວ, ຄວາມປອດໄພສາທາລະນະ, ISM band 20–30W ເຄື່ອງສົ່ງສັນຍານ RF;
• ເຄື່ອງສົ່ງກຳລັງແຮງສູງຫຼາຍສາຍສົ່ງທາງສ່ວນໜ້າ/ຂັ້ນໄດເວີ.

ຄໍານິຍາມເລກສ່ວນ

• BLM: ພະລັງງານອະເນກປະສົງ MMIC
• 8: ຂະບວນການ LDMOS ລຸ້ນທີ 8
• G​: ຄົນ​ຂັບ​ຈຸດ​ປະ​ສົງ​ທົ່ວ​ໄປ / ຊັ້ນ​ຫ້ອງ​ຂະ​ຫນາດ​ນ້ອຍ​
• 0710:700–1000 MHz ຄື້ນຄວາມຖີ່
• S​: ສະ​ບັບ​ມາດ​ຕະ​ຖານ​
• ລະດັບພະລັງງານ 30:30W (P1dB)
• PB: ຊຸດຕິດຄວາມຮ້ອນແບບຮາບພຽງ
• G: Gull-wing ນໍາ
