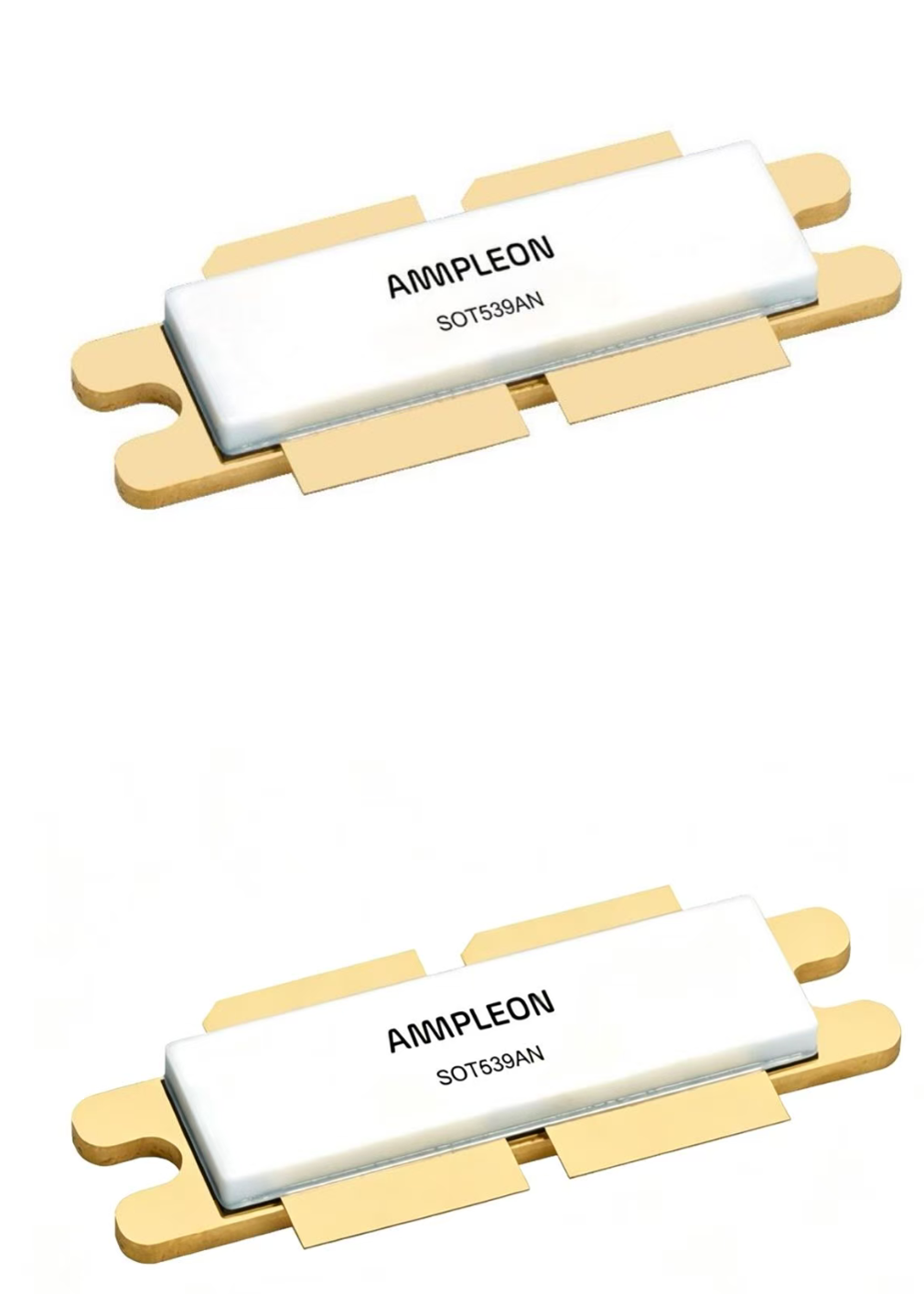

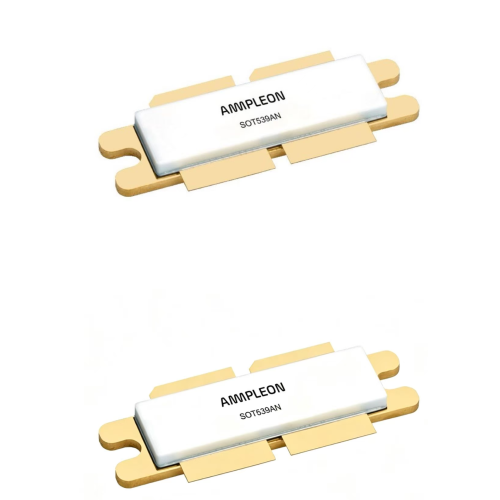

BLC9H10XS-600A RF MOSFET LDMOS

ຂໍ້ມູນຈໍາເພາະ

• ຊ່ວງຄວາມຖີ່: 616 MHz ~ 960 MHz Ampleon
• ແຮງດັນໄຟຟ້າທົ່ວໄປ: 48 V, ສູງສຸດ VDS: 105 V
• ພະລັງງານອອກ: 600 W (ຜູ້ໃຫ້ບໍລິການດຽວ W-CDMA)Ampleon
• ການຮັບພະລັງງານ: 17.7 dB (ປະເພດ)
• ປະສິດທິພາບການລະບາຍນໍ້າ: 53.9 % (ໂໝດ Doherty)
• ຊຸດ: SOT1250-2 earless flange package (4 ນໍາ)Ampleon
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (Junction to Case): 0.42 K/W
• ຄວາມທົນທານ: 10:1 VSWR full-power ທົນທານຕໍ່ຄວາມສາມາດ
• ຄຸນ​ລັກ​ສະ​ນະ​: ຜົນ​ກະ​ທົບ​ຄວາມ​ຈໍາ​ຕ​່​ໍ​າ​, ເຂົ້າ​ກັນ​ໄດ້ DPD​, ການ​ປົກ​ປັກ​ຮັກ​ສາ ESD ໃນ​ຕົວ​, ການ​ຈັບ​ຄູ່​ການ​ປ້ອນ​ຂໍ້​ມູນ​ປະ​ສົມ​ປະ​ສານ​, linearity ສູງ Ampleon

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• ສະຖາປັດຕະຍະກໍາ Asymmetric Doherty ດຸ່ນດ່ຽງປະສິດທິພາບສູງແລະ linearity ທີ່ດີເລີດAmpleon.
• ຂອບເຂດກວ້າງ 1GHz sub-1GHz ສຳລັບ 5G NR ແລະ 4G LTE high-PAR, multi-carrier signalsAmpleon.
• ຊຸດ Flange ຮັບປະກັນການແຜ່ກະຈາຍຄວາມຮ້ອນທີ່ດີກວ່າແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ; ແຂງແຮງຕໍ່ກັບການໂຫຼດບໍ່ກົງກັນAmpleon.
• ການຈັບຄູ່ການປ້ອນຂໍ້ມູນແບບປະສົມປະສານຊ່ວຍຫຼຸດຜ່ອນອົງປະກອບພາຍນອກ ແລະ ເຮັດໃຫ້ການອອກແບບເຄື່ອງຂະຫຍາຍສຽງງ່າຍຂຶ້ນ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ເຄື່ອງຂະຫຍາຍສຽງຂັ້ນສຸດທ້າຍສຳລັບ 4G/5G macro base station AAU/RRU；
• Sub-1GHz Wideband Doherty ໂມດູນເຄື່ອງຂະຫຍາຍສຽງ;
• ເຄືອຂ່າຍໄຮ້ສາຍສ່ວນຕົວ ແລະເຄື່ອງສົ່ງ RF ພະລັງງານສູງຄວາມປອດໄພສາທາລະນະAmpleon.

ຄໍານິຍາມເລກສ່ວນ

• BLC​: ສະຖານີ​ຖານ​ທີ່​ຕິດ​ຢູ່​ໜ້າ​ແປນ LDMOS transistor
• 9: ຂະບວນການ LDMOS ລຸ້ນທີ 9
• H​: ພະ​ລັງ​ງານ​ສູງ / ຊັ້ນ​ປະ​ສິດ​ທິ​ພາບ​ສູງ​
• ເວທີຄວາມຖີ່ 10:616–960 MHz
• XS​: ປະ​ຕິ​ບັດ​ສູງ​, ຜົນ​ກະ​ທົບ​ຄວາມ​ຈໍາ​ຕ​່​ໍ​າ​
• ລະດັບພະລັງງານ 600: 600 W
• A: ການຕັ້ງຄ່າ Doherty ບໍ່ສົມມາດ
