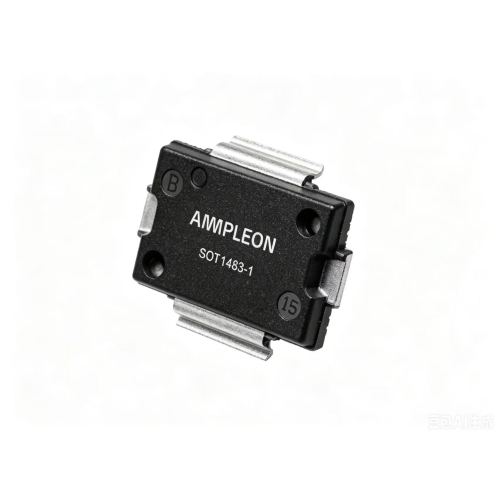

BLP9H10-30G RF MOSFET LDMOS

ຂໍ້ມູນຈໍາເພາະ

• ຊ່ວງຄວາມຖີ່: 616 MHz ~ 960 MHz
• ແຮງດັນໄຟຟ້າທົ່ວໄປ: 50 V, ສູງສຸດ VDS: 105 V
• ພະ​ລັງ​ງານ​ຜະ​ລິດ​ຕະ​ພັນ​: 30 W (single-carrier W-CDMA​)
• ການຮັບພະລັງງານ: 18.3 dB (ປະເພດ)
• ປະສິດທິພາບການລະບາຍນໍ້າ: 13.5 % (Typ., Class AB)

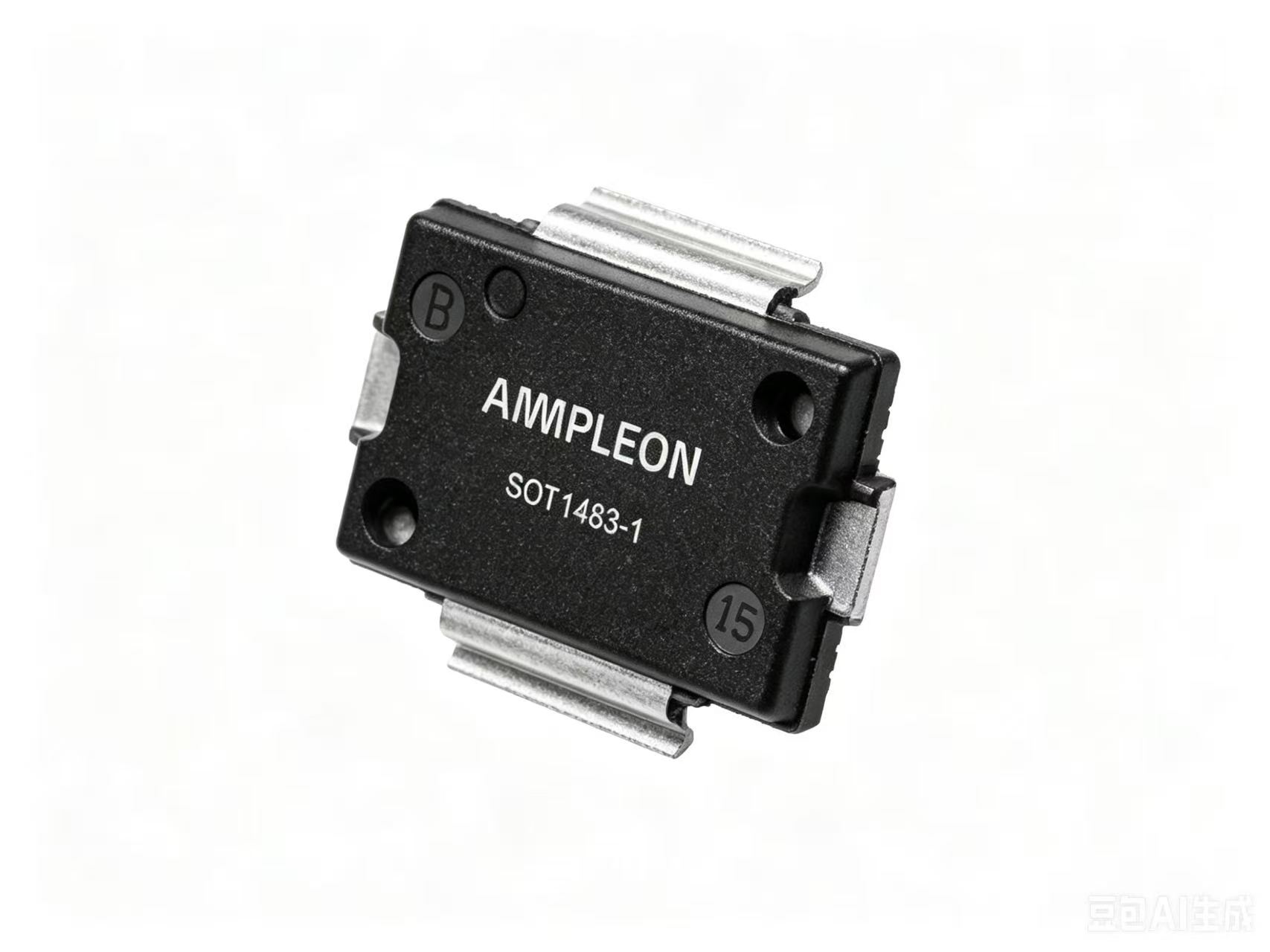

• ການຫຸ້ມຫໍ່: SOT1483-1 ຊຸດໂຄງຮ່າງຂະຫນາດນ້ອຍພາດສະຕິກ (2 ນໍາ)
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (Junction to Case): 1.7 K/W
• ຄວາມທົນທານ: 10:1 VSWR full-power ທົນທານຕໍ່ຄວາມສາມາດ
• ຄຸນ​ລັກ​ສະ​ນະ​: ເພີ່ມ​ສູງ​, ປະ​ສິດ​ທິ​ພາບ​ສູງ​, ການ​ສ້າງ​ໃນ​ການ​ປ້ອງ​ກັນ ESD​, ຄວາມ​ສະ​ຖຽນ​ລະ​ພາບ​ຄວາມ​ຮ້ອນ​ທີ່​ດີ​ເລີດ​, ການ​ອອກ​ແບບ​ຄວາມ​ກວ້າງ​ຂວາງ​

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• ເທັກໂນໂລຍີ LDMOS ລຸ້ນທີ 9 ສະໜອງຄວາມສົມດຸນຂອງກຳໄລ ແລະ ປະສິດທິພາບທີ່ດີທີ່ສຸດ.
• ຂອບເຂດກວ້າງ 1GHz sub-1GHz ຮອງຮັບ 4G LTE, 3G W-CDMA, 2G GSM/EDGE ແລະສັນຍານຫຼາຍມາດຕະຖານອື່ນໆ.
• ຊຸດພາດສະຕິກ, ຂະຫນາດນ້ອຍແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ເຫມາະສົມສໍາລັບການຜະລິດຈໍານວນຫລາຍ.
• ທົນທານຕໍ່ກັບການໂຫຼດບໍ່ກົງກັນ (10:1 VSWR), ຄວາມຫນ້າເຊື່ອຖືສູງສໍາລັບສະພາບການເຮັດວຽກທີ່ຮຸນແຮງ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ເຄື່ອງຂະຫຍາຍສຽງໄດເວີສຳລັບ 4G/3G/2G macro base station RRU/AAU；
• ເຄື່ອງຂະຫຍາຍສຽງສຸດທ້າຍທີ່ມີພະລັງງານຕໍ່າສໍາລັບ sub-1GHz (ເຊັ່ນ: ຈຸລັງຂະຫນາດນ້ອຍ, pico cells);
• ເຄືອຂ່າຍໄຮ້ສາຍສ່ວນຕົວ, ຄວາມປອດໄພສາທາລະນະ, ເຄື່ອງສົ່ງສັນຍານແຮງສູງຂອງແຖບ ISM.

ຄໍານິຍາມເລກສ່ວນ

• BLP: ສະຖານີພື້ນຖານບັນຈຸພາດສະຕິກ LDMOS transistor
• 9: ຂະບວນການ LDMOS ລຸ້ນທີ 9
• H​: ພະ​ລັງ​ງານ​ສູງ / ຊັ້ນ​ປະ​ສິດ​ທິ​ພາບ​ສູງ​
• ເວທີຄວາມຖີ່ 10:616–960 MHz
• ກໍາລັງໄຟ 30:30W
• G​: ສະ​ບັບ​ມາດ​ຕະ​ຖານ​
