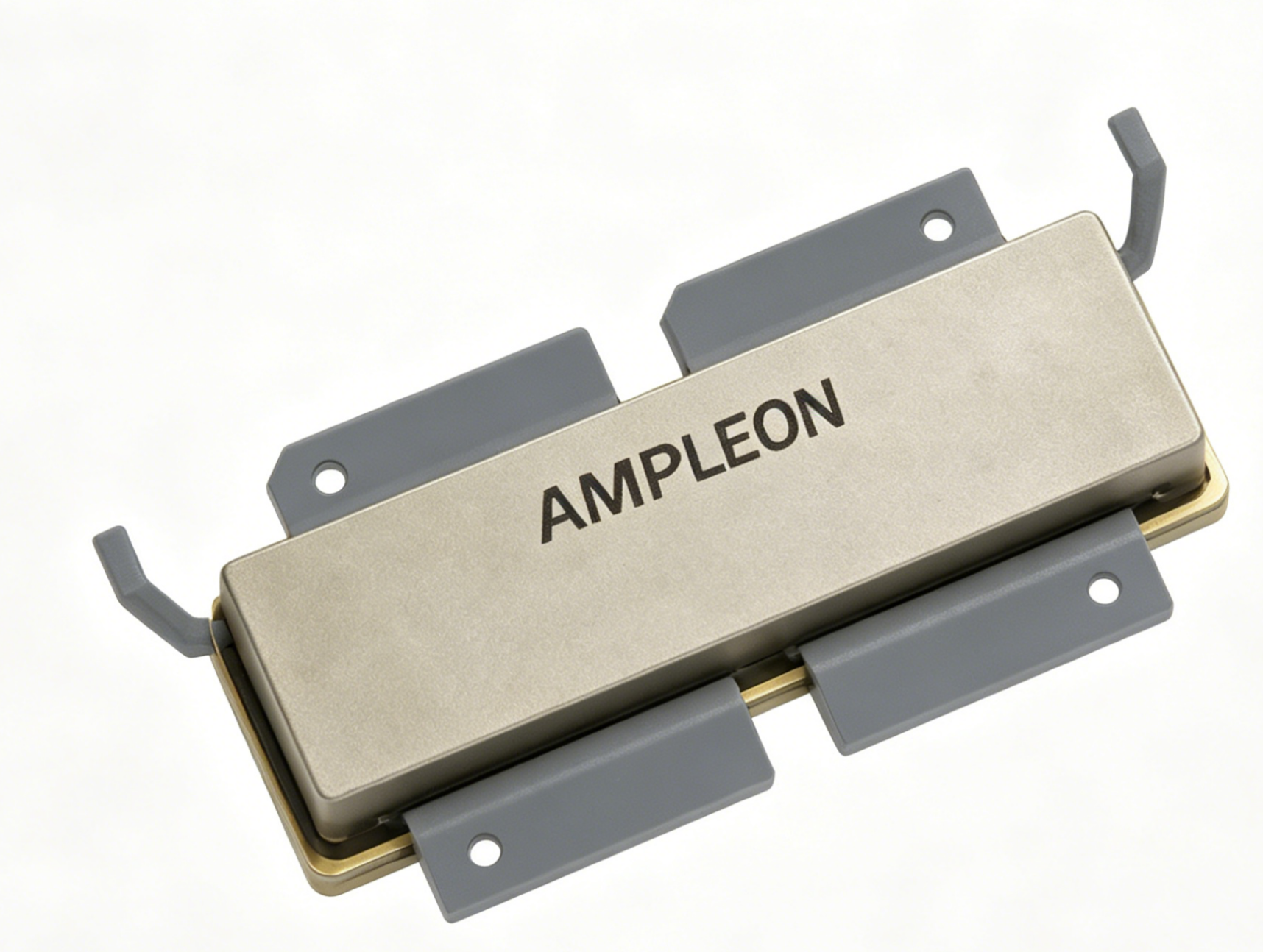

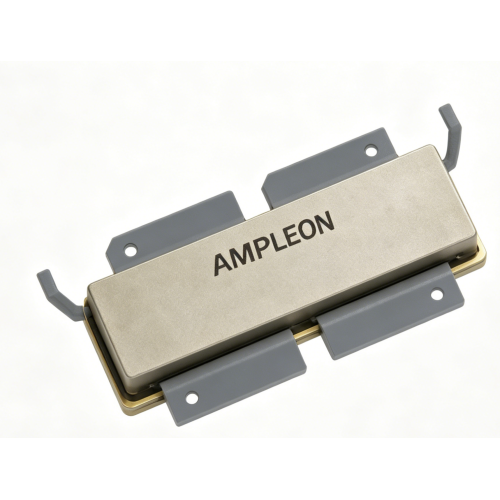

BLC10G19XS-601AVTZ RF MOSFET LDMOS 30V

ຂໍ້ມູນຈໍາເພາະ (Tcase=25°C, VDS=30V, ສັນຍານ W‑CDMA/5G NR)

• ຊ່ວງຄວາມຖີ່: 1.93 GHz ~ 1.995 GHz (ແຖບກະແສຫຼັກ 5G ເຊັ່ນ: n39/n40)
• Drain Supply Voltage (VDS): 30 V (Typ.), ສູງສຸດ 65 V
• Quiescent Current (IDq): 1060 mA (Main amp, Typ.)Ampleon
• ພະລັງງານຜົນຜະລິດສະເລ່ຍ (PL(AV)): 120–125 W (50.8 dBm)
• ພະລັງງານອອກສູງສຸດ (PL(M)): 630–680 W (ປະເພດ 650 W)
• ການຮັບພະລັງງານ (Gp): 15 dB (ປະເພດ)
• ປະສິດທິພາບການລະບາຍນໍ້າ (ηD): 49 % (ປະເພດ)
• ອັດຕາສ່ວນພະລັງງານຊ່ອງຕິດກັນ (ACPR): −32 dBc (Typ., ≤−50 dBc ຫຼັງຈາກ linearization)
• Input Return Loss (RLin): −15 dB (ປະເພດ)
• ຊຸດ: SOT1258-4 (6-lead, flanged earless, ພາດສະຕິກອາກາດຢູ່ຕາມໂກນ)
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (Junction to Case): 0.16–0.18 K/W (ຢູ່ທີ່ 120–150W ການກະຈາຍພະລັງງານ) Ampleon
• ຄຸນ​ລັກ​ສະ​ນະ​: ການ​ຈັບ​ຄູ່​ພາຍ​ໃນ​ກ່ອນ​ການ​ຈັບ​ຄູ່​, ຜົນ​ກະ​ທົບ​ຫນ່ວຍ​ຄວາມ​ຈໍາ​ຕ​່​ໍ​າ​, ຄວາມ​ທົນ​ທານ​ບໍ່​ກົງ​ກັນ​ສູງ (VSWR=10:1​)​, ຄວາມ​ສາ​ມາດ​ຜະ​ລິດ​ຕະ​ພັນ​ຕ​່​ໍ​າ​, ການ​ປົກ​ປັກ​ຮັກ​ສາ ESD​, rugged ສູງ

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• ສະຖາປັດຕະຍະກໍາ Doherty Asymmetric: ປະສົມປະສານຕົ້ນຕໍ + peaking dual-path, ເຫມາະສໍາລັບ 5G ສັນຍານ PAPR ສູງ, ການດຸ່ນດ່ຽງປະສິດທິພາບສູງແລະ linearity ສູງ;
• ຄວາມຫນາແຫນ້ນຂອງພະລັງງານສູງ: ພະລັງງານສູງສຸດ 650W, ເພີ່ມ 15dB, ຕອບສະຫນອງຄວາມຕ້ອງການການຄຸ້ມຄອງພະລັງງານສູງຂອງສະຖານີຖານມະຫາພາກໃນແຖບ 1.9GHz;
• ການອອກແບບຜົນກະທົບຂອງຫນ່ວຍຄວາມຈໍາຕ່ໍາ: ຄຸນລັກສະນະ nonlinear optimized, ຄວາມສາມາດ DPD linearization ທີ່ເຂັ້ມແຂງ, ເຫມາະສົມສໍາລັບ 5G multi-carrier ແລະສະຖານະການ MIMO ຂະຫນາດໃຫຍ່;
• ປະສິດທິພາບຄວາມຮ້ອນທີ່ດີເລີດ: ການຕໍ່ຕ້ານຄວາມຮ້ອນຕໍ່າສຸດ (0.16K/W) ສໍາລັບປະສິດທິພາບການກະຈາຍຄວາມຮ້ອນສູງ, ສະຫນັບສະຫນູນການດໍາເນີນງານໃນໄລຍະຍາວຢ່າງຕໍ່ເນື່ອງພະລັງງານສູງAmpleon;
• ການຈັບຄູ່ພາຍໃນ: ເຮັດໃຫ້ວົງຈອນການຈັບຄູ່ພາຍນອກງ່າຍຂຶ້ນ, ຫຼຸດຮອບວຽນການອອກແບບ ແລະຫຼຸດຄ່າໃຊ້ຈ່າຍ BOM;
• ຄວາມທົນທານສູງ: ທົນທານຕໍ່ VSWR = 10: 1 ການໂຫຼດບໍ່ກົງກັນທຸກເຟດແລະການລົບກວນສຽງ Broadband ສໍາລັບການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ;
• ມາດຕະຖານ RoHS: ບໍ່ມີສານຕະກົ່ວ, ເປັນມິດກັບສິ່ງແວດລ້ອມ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• 5G macro base station ເຄື່ອງຂະຫຍາຍສຽງສຸດທ້າຍ (1.93–1.995 GHz, n39/n40 bands) ;
• 4G LTE/5G NR ການຂະຫຍາຍສັນຍານ RF ຫຼາຍຜູ້ໃຫ້ບໍລິການ;
• ສະຖານີສົ່ງສັນຍານ RF ທີ່ມີພະລັງງານສູງ;
• ການທົດແທນສໍາລັບ LDMOS ມໍລະດົກ (ເຊັ່ນ: BLC10G19XS-551AVZ) ສໍາລັບພະລັງງານແລະປະສິດທິພາບທີ່ສູງຂຶ້ນ.

ຄໍານິຍາມເລກສ່ວນ

• BLC：B-series, LDMOS, Doherty power transistor
• 10G：ຂະບວນການ 10th-gen LDMOS, ຄໍາຮ້ອງສະຫມັກສະຖານີຖານທົ່ວໄປ
• 19:1.9GHz ແຖບ (1.93–1.995GHz)
• XS：ຊຸດ Earless flanged, ຄວາມຫນາແຫນ້ນຂອງພະລັງງານສູງ
• 601:600W-ລະດັບຄວາມສູງ (ສູງສຸດ 650W)
• AVT：Asymmetric Doherty, ຊຸດພາດສະຕິກຊ່ອງອາກາດ, ລຸ້ນມາດຕະຖານ (Z/Y = batch/environmental suffix)
