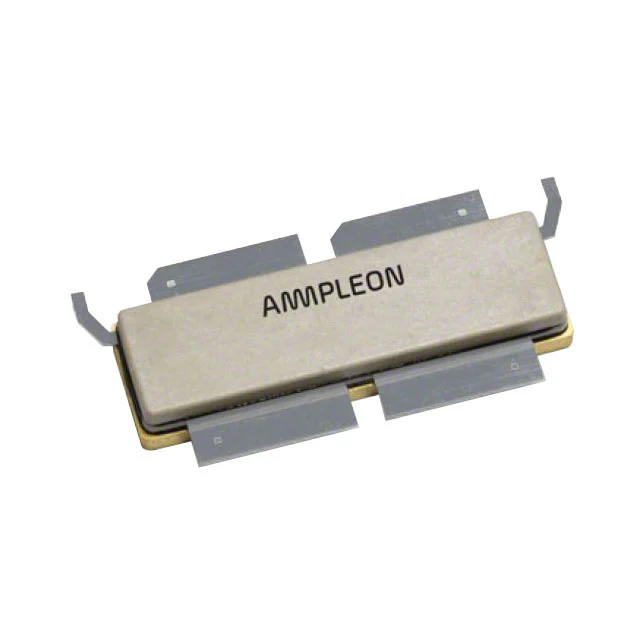

BLC10G22XS-570AVT RF MOSFET LDMOS 30V SOT1258

ຂໍ້ມູນຈໍາເພາະ (Tcase = 25°C, VDS = 30V, ສັນຍານ W-CDMA)

• ຊ່ວງຄວາມຖີ່: 2110 MHz ~ 2180 MHz
• ແຮງດັນໄຟຟ້າ: 30V (ປະເພດ), ສູງສຸດ 65V
• ກະແສໄຟຟ້າງຽບ: 1150mA (ຫຼັກ)
• ພະລັງງານຜົນຜະລິດສະເລ່ຍ: 93.3 W (49.7dBm)
• ພະລັງງານສູງສຸດ: 570 W (ປະເພດ)
• ການຮັບພະລັງງານ: 15.7 dB (ປະເພດ)
• ປະສິດທິພາບການລະບາຍນໍ້າ: 48% (ປະເພດ)
• ACPR: −34.2 dBc (ປະເພດ)
• Input Return Loss:−14 dB (ປະເພດ)
• ຊຸດ: SOT1258-4, ຊຸດ 6-lead earless flange air-cavity
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (JC): 0.18 ~ 0.20 K/W
• ຄວາມທົນທານ: 10:1 VSWR ເຕັມເຟດການໂຫຼດບໍ່ກົງກັນຄວາມທົນທານ

ຄຸນສົມບັດ

1. ເຕັກໂນໂລຍີ LDMOS ຄວາມທົນທານສູງ: ຄວາມທົນທານຕໍ່ການໂຫຼດທີ່ບໍ່ກົງກັນທີ່ດີເລີດສໍາລັບການດໍາເນີນການສະຖານີຖານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ;
2. Integrated Asymmetric Doherty ສະຖາປັດຕະຍະກໍາ: ເຫມາະສໍາລັບສັນຍານ 5G NR ແລະ LTE multi-carrier ສູງ PAPR ທີ່ມີເສັ້ນຊື່ທີ່ດີ;
3. On-Chip Input Pre-Matching: ເຮັດໃຫ້ການອອກແບບວົງຈອນ RF ພາຍນອກງ່າຍຂຶ້ນ ແລະເຮັດໃຫ້ວົງຈອນການພັດທະນາສັ້ນລົງ;
4. ຜົນ​ກະ​ທົບ​ຄວາມ​ຈໍາ​ຕ​່​ໍ​າ​: ຮັບ​ປະ​ກັນ​ການ​ປະ​ຕິ​ເສດ​ຊ່ອງ​ທາງ​ໃກ້​ຄຽງ​ທີ່​ດີ​ເລີດ​ທີ່​ມີ DPD linearization​;
5. ການອອກແບບການຕໍ່ຕ້ານຄວາມຮ້ອນຕ່ໍາ: ການແຜ່ກະຈາຍຄວາມຮ້ອນທີ່ເຫນືອກວ່າສໍາລັບການດໍາເນີນງານທີ່ມີພະລັງງານສູງຢ່າງຕໍ່ເນື່ອງ;
6. ການປົກປ້ອງ ESD ແບບປະສົມປະສານ: ເສີມຂະຫຍາຍຄວາມສາມາດໃນການຕ້ານການ static ແລະຄວາມຫນ້າເຊື່ອຖື;
7. RoHS Compliant: ຕອບສະຫນອງຄວາມຕ້ອງການດ້ານສິ່ງແວດລ້ອມ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ເຄື່ອງຂະຫຍາຍສຽງສຸດທ້າຍຂອງສະຖານີຖານ Macro ສໍາລັບແຖບ 5G n1/n3 & 4G B1/B3;
• ລະບົບເຄື່ອງສົ່ງ RF ຫຼາຍສາຍສົ່ງໃນ 2110–2180 MHz;
• ໂມດູນເຄື່ອງຂະຫຍາຍສຽງ RF linear ພະລັງງານສູງ.

ຄໍານິຍາມເລກສ່ວນ

• BLC: ຊຸດອຸປະກອນພະລັງງານ Ampleon LDMOS;
• 10G: ຂະບວນການ LDMOS ຮຸ່ນທີ 10;
• 22: 2.2GHz ແຖບຄວາມຖີ່ (2110–2180MHz);
• XS: Asymmetric Doherty, ຊຸດມາດຕະຖານ;
• 570: 570W ພະລັງງານສູງສຸດ;
• AVT: Earless flange, ຊຸດ air-cavity ກັບ decoupling ວິດີໂອ.
