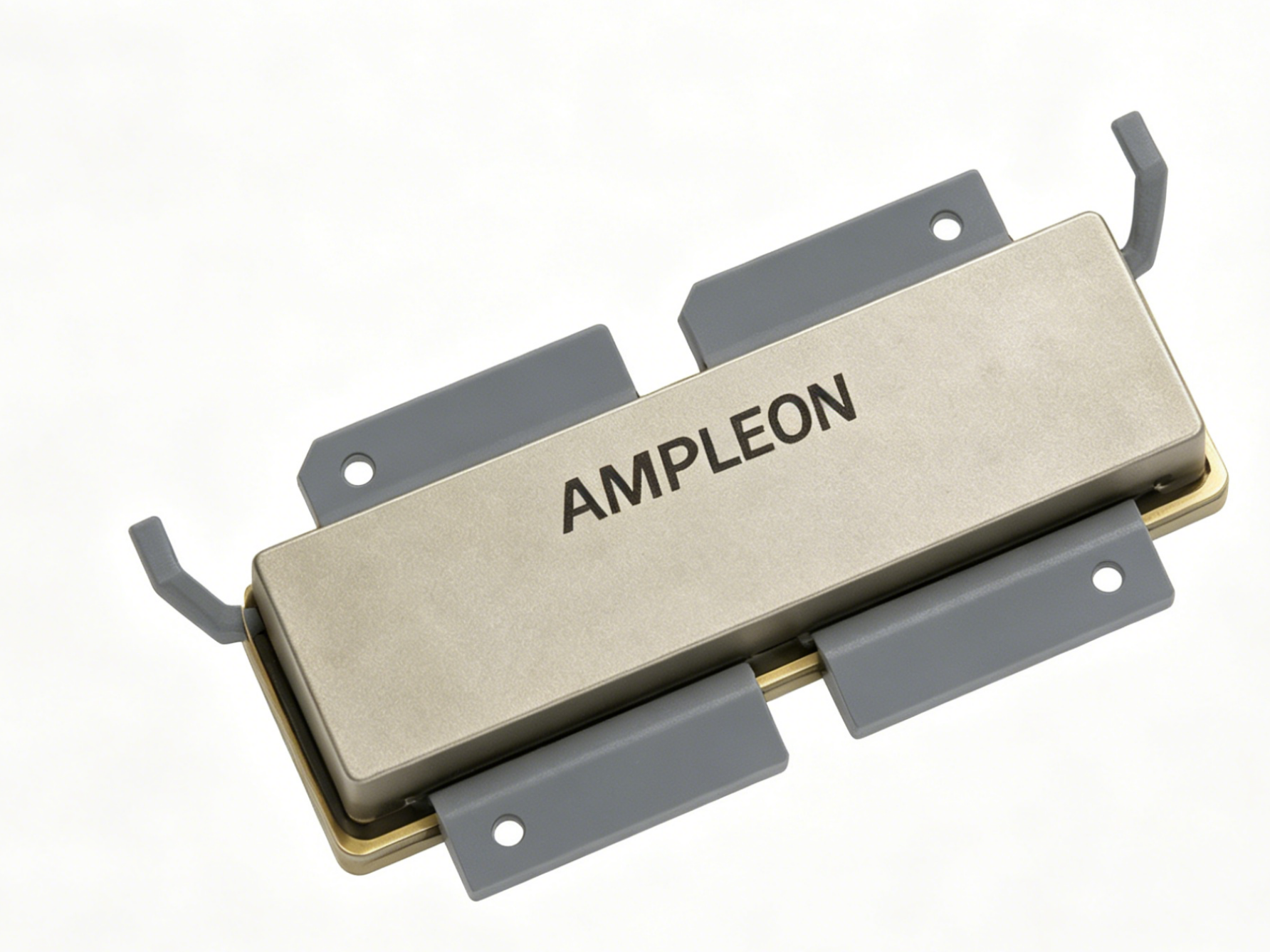

BLC10G22XS-603AVT RF MOSFET LDMOS 30V

ຂໍ້ມູນຈໍາເພາະ (Tcase=25°C, VDS=30V, 5G NR/W‑CDMA signal)

• ຊ່ວງຄວາມຖີ່: 2.11 GHz ~ 2.17 GHz (ແຖບກະແສຫຼັກ 5G ເຊັ່ນ: n1/n3)
• Drain Supply Voltage (VDS): 30 V (Typ.), ສູງສຸດ 65 V
• ກະແສໄຟຟ້າງຽບ (IDq): 1150 mA (ແອມຕົ້ນ, ແບບ.)
• ພະລັງງານຜົນຜະລິດສະເລ່ຍ (PL(AV)): 110–118 W (50.4–50.7 dBm)
• ພະລັງງານອອກສູງສຸດ (PL(M)): 600–650 W (ປະເພດ 600 W)
• ການຮັບພະລັງງານ (Gp): 15.4 dB (ປະເພດ)
• ປະ​ສິດ​ທິ​ພາບ​ການ​ລະບາຍ (ηD): 47.5 % (ປະເພດ)
• ອັດຕາສ່ວນພະລັງງານຊ່ອງໃກ້ຄຽງ (ACPR): −31 dBc (Typ., ≤−50 dBc ຫຼັງຈາກ linearization)
• Input Return Loss (RLin): −15 dB (ປະເພດ)
• ຊຸດ: SOT1258-4 (6-lead, flanged earless, ພາດສະຕິກອາກາດຢູ່ຕາມໂກນ)
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (Junction to Case): 0.17–0.19 K/W (ຢູ່ທີ່ 110–140W ການກະຈາຍພະລັງງານ)
• ຄຸນ​ລັກ​ສະ​ນະ​: ການ​ຈັບ​ຄູ່​ພາຍ​ໃນ​ກ່ອນ​ການ​ຈັບ​ຄູ່​, ຜົນ​ກະ​ທົບ​ຫນ່ວຍ​ຄວາມ​ຈໍາ​ຕ​່​ໍ​າ​, ຄວາມ​ທົນ​ທານ​ບໍ່​ກົງ​ກັນ​ສູງ (VSWR=10:1​)​, ຄວາມ​ສາ​ມາດ​ຜະ​ລິດ​ຕະ​ພັນ​ຕ​່​ໍ​າ​, ການ​ປົກ​ປັກ​ຮັກ​ສາ ESD​, rugged ສູງ

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• ສະຖາປັດຕະຍະກໍາ Doherty Asymmetric: ປະສົມປະສານຕົ້ນຕໍ + peaking dual-path, ເຫມາະສໍາລັບ 5G ສັນຍານ PAPR ສູງ, ການດຸ່ນດ່ຽງປະສິດທິພາບສູງແລະ linearity ສູງ;
• ຄວາມຫນາແຫນ້ນຂອງພະລັງງານສູງ: ພະລັງງານສູງສຸດ 600W, ເພີ່ມ 15.4dB, ຕອບສະຫນອງຄວາມຕ້ອງການການຄຸ້ມຄອງພະລັງງານສູງຂອງສະຖານີຖານມະຫາພາກໃນແຖບ 2.1GHz;
• ການອອກແບບຜົນກະທົບຂອງຫນ່ວຍຄວາມຈໍາຕ່ໍາ: ຄຸນລັກສະນະ nonlinear optimized, ຄວາມສາມາດ DPD linearization ທີ່ເຂັ້ມແຂງ, ເຫມາະສົມສໍາລັບ 5G multi-carrier ແລະສະຖານະການ MIMO ຂະຫນາດໃຫຍ່;
• ປະສິດທິພາບຄວາມຮ້ອນທີ່ດີເລີດ: ຄວາມຕ້ານທານຄວາມຮ້ອນຕ່ໍາສຸດ (0.17K / W) ສໍາລັບປະສິດທິພາບການກະຈາຍຄວາມຮ້ອນສູງ, ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ມີພະລັງງານສູງຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ;
• ການຈັບຄູ່ພາຍໃນ: ເຮັດໃຫ້ວົງຈອນການຈັບຄູ່ພາຍນອກງ່າຍຂຶ້ນ, ຫຼຸດຮອບວຽນການອອກແບບ ແລະຫຼຸດຄ່າໃຊ້ຈ່າຍ BOM;
• ຄວາມທົນທານສູງ: ທົນທານຕໍ່ VSWR = 10: 1 ການໂຫຼດບໍ່ກົງກັນທຸກເຟດແລະການລົບກວນສຽງ Broadband ສໍາລັບການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ;
• ປະຕິບັດຕາມ RoHS: ບໍ່ມີສານຕະກົ່ວ, ເປັນມິດກັບສິ່ງແວດລ້ອມ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• 5G macro base station ເຄື່ອງຂະຫຍາຍສຽງສຸດທ້າຍ (2.11–2.17 GHz, n1/n3 bands);
• 4G LTE/5G NR ການຂະຫຍາຍສັນຍານ RF ຫຼາຍຜູ້ໃຫ້ບໍລິການ;
• ສະຖານີສົ່ງສັນຍານ RF ທີ່ມີພະລັງງານສູງ;
• ການທົດແທນ LDMOS ແບບເກົ່າ (ເຊັ່ນ: BLC10G22XS-400AVT) ເພື່ອພະລັງງານ ແລະປະສິດທິພາບທີ່ສູງຂຶ້ນ.

ຄໍານິຍາມເລກສ່ວນ

• BLC：B-series, LDMOS, Doherty power transistor
• 10G：ຂະບວນການ 10th-gen LDMOS, ຄໍາຮ້ອງສະຫມັກສະຖານີຖານທົ່ວໄປ
• 22:2.1–2.2GHz ແຖບ (2.11–2.17GHz)
• XS：ຊຸດ Earless flanged, ຄວາມຫນາແຫນ້ນຂອງພະລັງງານສູງ
• 603:600W-ລະດັບຄວາມສູງ (ສູງສຸດ 600W)
• AVT：Asymmetric Doherty, ຊຸດພາດສະຕິກຊ່ອງອາກາດ, ລຸ້ນມາດຕະຖານ (Z/Y = batch/environmental suffix)
