C4H18W500A RF MOSFET 48V

ຂໍ້ມູນຈໍາເພາະ (Tcase=25°C, VDS=48V, ສັນຍານ W‑CDMA/5G NR)

• ຊ່ວງຄວາມຖີ່: 1800 MHz ~ 2000 MHz (ແຖບກະແສຫຼັກເຊັ່ນ: n39/n40, B39/B40)
• Drain Supply Voltage (VDS): 48 V (Typ.), ສູງສຸດ 52 V (ປະຕິບັດການ) / 150V (ແຍກ)
• ກະແສໄຟຟ້າງຽບ (IDq): 350 mA (ແອມຕົ້ນ, ແບບ.)
• ພະລັງງານຜົນຜະລິດສະເລ່ຍ (PL(AV)): 83–85 W (49.2–49.3 dBm)
• ພະລັງງານອອກສູງສຸດ (PL(M)): 500–550 W (ປະເພດ 500 W)
• ການຮັບພະລັງງານ (Gp): 15 dB (ປະເພດ)
• ປະ​ສິດ​ທິ​ພາບ​ການ​ລະບາຍ (ηD): 59 % (ປະເພດ)
• ອັດຕາສ່ວນພະລັງງານຊ່ອງໃກ້ຄຽງ (ACPR): −31 dBc (Typ., ≤−50 dBc ຫຼັງຈາກ linearization)
• Input Return Loss (RLin): −16 dB (ປະເພດ)

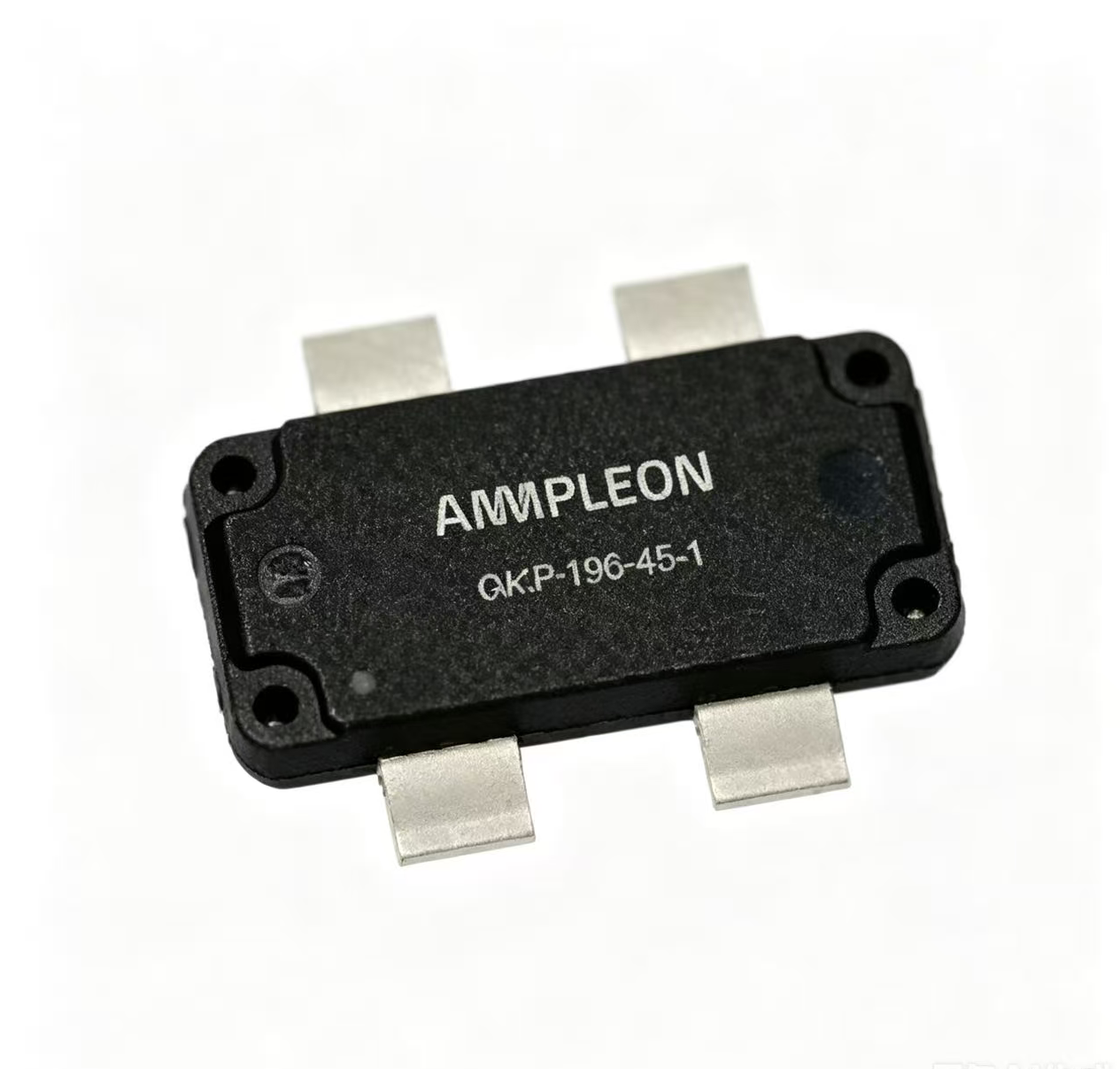

• ຊຸດ: SOT1258-4 (6-lead, flanged earless, ພາດສະຕິກອາກາດຢູ່ຕາມໂກນ)
• ຄວາມຕ້ານທານຄວາມຮ້ອນ (Junction to Case): 0.17–0.19 K/W (ຢູ່ທີ່ 80–120W ການກະຈາຍພະລັງງານ)
• ຄຸນ​ລັກ​ສະ​ນະ​: ການ​ຈັບ​ຄູ່​ພາຍ​ໃນ​ກ່ອນ​ການ​ຈັບ​ຄູ່​, ຄວາມ​ສາ​ມາດ​ຜະ​ລິດ​ຕະ​ພັນ​ຕ​່​ໍ​າ​, ການ​ດໍາ​ເນີນ​ງານ​ກວ້າງ​ຂວາງ​, ຄວາມ​ສາ​ມາດ DPD ທີ່​ເຂັ້ມ​ແຂງ​, ຄວາມ​ທົນ​ທານ​ບໍ່​ກົງ​ກັນ​ສູງ (VSWR = 10:1​)​, rugged ສູງ

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• GaN + ສະຖາປັດຕະຍະກໍາ Doherty ທີ່ບໍ່ສົມມາທິ: ປະສົມປະສານຕົ້ນຕໍ + ເສັ້ນທາງສອງເສັ້ນທາງ; ເທກໂນໂລຍີ GaN ສະຫນອງພະລັງງານແລະປະສິດທິພາບສູງໂດຍທໍາມະຊາດ, ເຫມາະສໍາລັບສັນຍານ 5G ສູງ PAPR ທີ່ມີປະສິດທິພາບແລະເສັ້ນກົງ;
• ຄວາມຫນາແຫນ້ນຂອງພະລັງງານສູງ: ພະລັງງານສູງສຸດ 500W, ເພີ່ມ 15dB, ເຫມາະສໍາລັບການຄຸ້ມຄອງພະລັງງານສູງໃນແຖບ 1.8-2.0GHz;
• ປະສິດທິພາບ & ເສັ້ນສາຍທີ່ເໜືອກວ່າ: ປະສິດທິພາບການລະບາຍນ້ຳແບບປົກກະຕິ 59%, ຄວາມສາມາດສ້າງເສັ້ນສາຍ DPD ທີ່ເຂັ້ມແຂງ ພ້ອມກັບຜົນກະທົບຂອງຄວາມຈຳຕ່ຳ, ເໝາະສຳລັບສະຖານະການຫຼາຍສາຍ ແລະ mMIMO;
• ການອອກແບບໄວແບນ: 1800-2000MHz ການດໍາເນີນງານບໍລະອົດແບນທີ່ກວມເອົາແຖບ 4G/5G ຕົ້ນຕໍ, ເຮັດໃຫ້ການອອກແບບການແກ້ໄຂຫຼາຍແຖບງ່າຍ;
• ການຈັບຄູ່ພາຍໃນ: ເຮັດໃຫ້ວົງຈອນການຈັບຄູ່ພາຍນອກງ່າຍຂຶ້ນ, ຫຼຸດຮອບວຽນການອອກແບບ ແລະຫຼຸດຄ່າໃຊ້ຈ່າຍ BOM;
• ຄວາມທົນທານສູງ: ທົນທານຕໍ່ VSWR = 10: 1 ການໂຫຼດບໍ່ກົງກັນໃນທຸກເຟດສໍາລັບການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວ;
• ມາດຕະຖານ RoHS: ບໍ່ມີສານຕະກົ່ວ, ເປັນມິດກັບສິ່ງແວດລ້ອມ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• 5G macro base station ເຄື່ອງຂະຫຍາຍສຽງສຸດທ້າຍ (1800–2000 MHz, n39/n40 bands) ;
• 4G LTE/5G NR ການຂະຫຍາຍສັນຍານ RF ຫຼາຍຜູ້ໃຫ້ບໍລິການ;
• ສະຖານີສົ່ງສັນຍານ RF ທີ່ມີພະລັງງານສູງ;
• ການທົດແທນການແກ້ໄຂ LDMOS (ຕົວຢ່າງ, ຊຸດ BLC) ສໍາລັບປະສິດທິພາບທີ່ສູງຂຶ້ນແລະແບນວິດທີ່ກວ້າງຂວາງ.

ຄໍານິຍາມເລກສ່ວນ

• C4​: ເຕັກ​ໂນ​ໂລ​ຊີ GaN​, ຫ້ອງ​ແຮງ​ດັນ 48V​
• ແຖບ H18: 1.8GHz (1800–2000MHz)
• W500：500W ລະດັບພະລັງງານສູງສຸດ
• A: Asymmetric Doherty, ສະບັບມາດຕະຖານ
